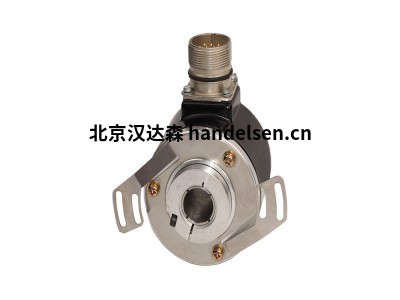

PRECILEC實心軸旋轉編碼器RCM58EC信號處理特征



一、工作原理

光源發射：RCM58EC旋轉編碼器內部的光源（如LED）發射出一定波長的光線，光線通過聚光鏡和半透鏡后，形成平行光束。平行光束的穩定性和亮度對編碼器的測量精度有著重要影響。

透鏡反射：平行光束通過透鏡后，一部分光線穿過透鏡，另一部分光線被透鏡反射到光敏元件上。透鏡的材質和形狀對光線的反射和聚焦有重要影響，因此透鏡需要具有高透光性和穩定性。

光敏元件接收：光敏元件（如光電二極管）接收反射的光線，并將其轉化為電信號。當光線照射到光敏元件上時，光敏元件的電阻減小，從而產生電流。光的強度與電流的強度成正比，因此可以通過測量電流的強度來測量光的強度。

信號處理：電信號經過信號處理電路進行處理，生成脈沖信號。信號處理電路包括放大器、濾波器、整形器等，用于放大、濾波、整形電信號。經過處理的電信號可以更準確地反映光源照射到光敏元件上的光線強度。

輸出信號：RCM58EC旋轉編碼器的輸出信號為方波信號，每個脈沖對應一個運動單位的位移增量。方波信號的頻率與光源發射的脈沖頻率相同，因此可以通過測量方波信號的頻率來測量運動單位的位移增量。同時，編碼器還可以通過讀取方波信號的相位變化來測量旋轉軸的方向。



二、技術特點

高精度：RCM58EC旋轉編碼器采用高精度光學系統，能夠實現微米級別的測量精度。

長壽命：實心軸設計使得編碼器的使用壽命更長，減少了維護和更換的頻率。

抗干擾能力強：采用光電式原理，對環境中的電磁干擾具有較強的抗性。

適用范圍廣：適用于各種旋轉機械設備的速度和位置監測。

易于安裝：實心軸設計使得編碼器易于安裝，無需復雜的對中或調整過程。

多種輸出方式：提供多種輸出方式，如推挽輸出、NPN/PNP輸出等，方便用戶根據實際需求進行選擇。

防護等級高：采用密封設計，防護等級達到IP67，能夠在惡劣環境中穩定工作。

易于調試：采用內置式微調螺絲，方便用戶進行零位調整。

寬工作溫度范圍：適用于各種溫度環境下的穩定工作。

多種安裝方式：提供多種安裝方式，如法蘭安裝、鍵槽安裝等，方便用戶根據實際需求進行選擇。



部分型號：

RCI58C 系列

RCI058C 系列

RCI58O 系列

RCI90P 系列

RCI90D 系列

RCI115C 系列

RCI115D 系列
