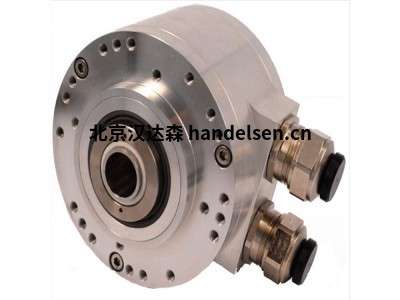

SCANCON增量編碼器 SCA30 分辨率達 7500 ppr
王新宇
QQ：2668476640
手機：13390167995
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk8@handelsen.cn |
 |
 |
自1980年起，丹麥SCANCON公司開始生產高品質工業用旋轉編碼器。通過提供優質的產品，我們將提高客戶滿意度，確保長期和盈利增長，并創(chuàng )造發展和更新。
SCA30增量編碼器：
- 軸編碼器 - 直徑 30 毫米
- 軸： 直徑 4 毫米至直徑 1/4 英寸
- 分辨率高達 7500 ppr
- 標準 IP 64（IDC 為 IP 50 - 選件）
- 前身為 2R
機械規格：
外殼 外殼： 鋁
蓋： 電鍍鋼
軸： 不銹鋼 不銹鋼
重量 編碼器：~ 40 克（1.41 盎司）
電纜 50 克/米（1.76 盎司/米）
軸承壽命 額定負載下 > 1.9 x 1010 轉
軸速： 12.000 轉/分鐘（最大值）
啟動扭矩 < 0.005 牛米（0.708 盎司-英寸），25° C 時
質量慣性矩
慣性： 1.0 gcm² (1,42 x 10-5 oz-in-sec²)
軸載荷： 軸向：最大 20 牛（2.25 磅）。
徑向 最大 20 牛（3.37 磅）。
電氣規格：
代碼 增量式
分辨率 1 至 7500 ppr（每轉脈沖數 轉）
電源電壓：最小 4.5 伏直流至最大 30 伏直流 **(最大 25 mA - 無負載）
輸出電壓：低： 10 mA 時最大 500 mV
高電平： (Vin - 0,6) -10 mA 時
(Vin - 1,3) 時 -25 mA
輸出電流：25 mA 最大負載
頻率響應 最大 200 kHz
輸出格式：
雙通道（A、B）正交
帶索引 (Z) 和可選
互補（A、B、Z）
相位感應： A 從編碼器的安裝端順時針（CW）引導 B
從編碼器的安裝端順時針（CW）引導 B
索引： 通道 A 和 B 高電平時選通
精度： +/- 0,8 arc-min： +/- 0,8 arc-min.
部分型號：
SCH80
SCH68F
SCH68DW
SCH68B
SCA115
2RMHD
SCH94L
SCH94DOL
SCH94
SCA24-IP65
SCA28
SCA30
