Schubert & Salzer球形扇形閥4030用于關閉和控制任務

Schubert 球形扇形閥4030磨損極小

Schubert & Salzer 球形扇形閥

Schubert & Salzer 的球形扇形閥用于各種要求苛刻的截止和控制任務，特別是對于骯臟、磨蝕性和糊狀介質。

這種閥門設計的特點是驅動比極大，流量大。

由于球形扇形閥的特殊設計，流動介質的全部力被軸承軸頸吸收。因此，氣動和電動驅動需要非常低的操作力。

球形扇形閥的設計原理

這些截止閥和控制閥的核心是一個 90° 可旋轉的球形扇區作為節流裝置。在惡劣的操作條件下，

球形扇區通過外殼中易于更換的座環密封介質。球扇區的一部分用于關閉，

另一部分的孔直徑通常約為公稱閥門直徑的 80%。為了避免在熱載荷或機械載荷下產生張力，

軸承和軸封安裝在軸承座的擺動軸承襯套中。軸封通過帶有集成彈簧元件的自調節 PTFE 填料進行。

球扇形閥具有中心軸承和穩定的軸承軸頸。因此，在旋轉運動過程中，球扇區不會(huì )從閥座密封件上抬起。

恒定的驅動扭矩幾乎不受壓差變化的影響。

球扇閥的優點

即使對于骯臟、磨蝕性和糊狀介質，磨損也極小

在較寬的控制范圍內實現精確控制

軸承軸頸導致的驅動力低

高KVS值

堅固緊湊的設計

使用壽命長，運行成本低

易于維護和維修

無流動偏轉

由于采用橢圓形流動幾何形狀，無需紙漿脫水

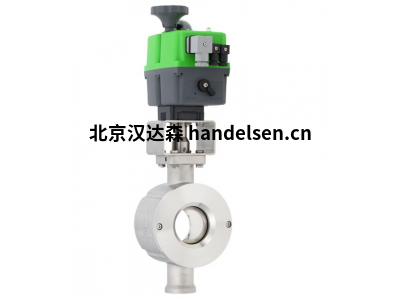

4030 – 球形扇形電動閥

4030 型球形形馬達閥用于許多工藝工程過程，用于關閉和控制任務，特別是磨蝕性、糊狀和纖維狀流體。

該系列的特點是高的驅動比（300：1）和高流速。

技術參數

大?。篋N 25 - DN 300

公稱壓力：

DN25 - DN50：PN40、ANSI#300、ANSI#150

DN65 - DN100：PN25，ANSI#150

DN125 - DN300：PN16，ANSI#150

材料：不銹鋼 1.4408 / 1.4404

溫度：介質溫度 -40 °C 至 220 °C，取決于密封設計。

應用 液體、懸浮液和氣體，無論是否被污染、磨蝕性或糊狀。

電機驅動

控制驅動器或三點驅動器

電壓 230 VAC， 115 VAC， 24 VAC，

400 伏，24 伏直流電
