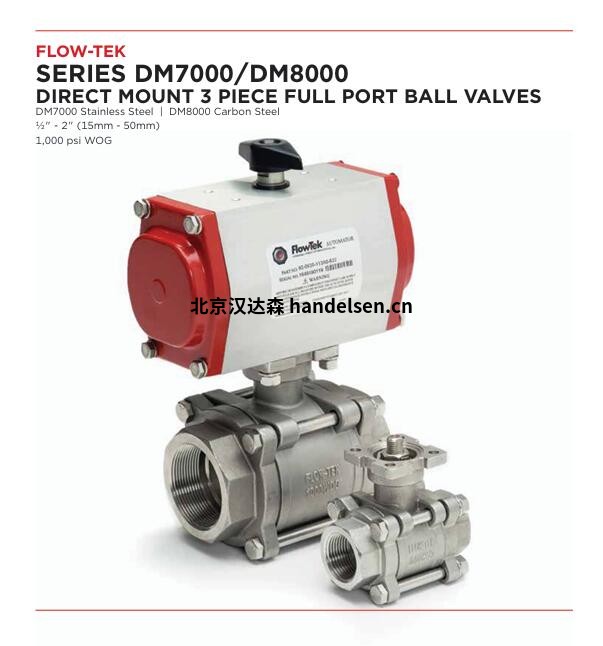

bray DM7000/DM8000系列三段式球閥端口全通徑可互換端接

技術規格

3段式球閥 - DM7000/DM8000系列

尺寸范圍

NPS ½到2 / DN 15到DN 50

閥體材料

不銹鋼CF8M、碳鋼WCB、特種合金

溫度范圍

-50°F至550°F（-46°C至287°C）

閥桿材料

316不銹鋼

最大許用操作壓力

1000 WOG

閥座材料

UHMWPE、RPTFE/TFM、50/50 SS填充TFE、Tek-Fil®

球體材質

CF8M不銹鋼

閥體類型

三段式

設計標準

MSS SP110

端部連接

螺紋式(ASME B1.20.1 NPT)、承插焊接(ASME B16.11)、延長承插焊接、對頭焊接(MSS SP-72、ASME B16.25)、延長對頭焊接、ASME 150級法蘭式

測試標準

API 598、MSS SP72

端口

全通徑

DM7000/DM8000 系列的設計基于 7000/8000 系列

的基礎上設計而成，兩個系列的大部分部件都具有廣泛的互換性。

兩個系列之間的大部分部件具有廣泛的互換性。

 除了具有 7000/8000 系列的所有功能和選件外，直接安裝閥的設計還減少了部件數量，提高了整體性能。

除了具有 7000/8000 系列的所有功能和選件外，直接安裝閥設計還減少了零件數量、整體外形尺寸和滯后。

除了 7000/8000 系列的所有功能和選件外，直接安裝閥的設計還減少了部件數量、整體外形尺寸以及球體和執行器之間的滯后。鑄件頂部

法蘭可確保直接安裝執行機構，其設計符合 ISO 5211

標準設計。當閥門處于全線壓力下時，可輕松安全地拆卸執行設備。

閥門處于全線壓力下。集成擴展裝置配有

1/8" NPT 螺紋通風孔，用于泄壓或在使用過程中進行逃逸性排放監測。

監測。

 直接安裝閥可提供全系列的

可互換端接，包括螺紋

螺紋、承插焊、對焊、ASME 150 級法蘭和原位擴展焊接。

和擴展就地焊接。這些端接與

與標準 7000/8000 閥門相同。

3段式球閥

DM7000/DM8000系列

尺寸范圍

NPS ½到2 / DN 15到DN 50

溫度范圍

-50°F至550°F（-46°C至287°C）

最大許用操作壓力

1000 WOG
