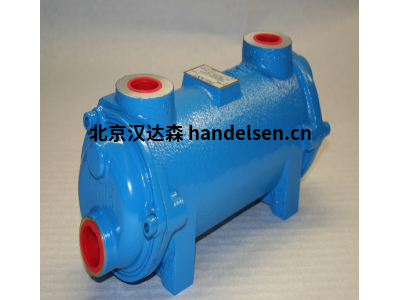

funke管殼式換熱器BCF/P提供報關單

FUNKE管殼式換熱器

所有常見結構類型的直管/U形管/安全熱交換器

適用于所有常見的液體和氣體介質

設計參數

功率 1kw-30MW

換熱面 0.11-2000平方米

殼直徑 60-2000mm

工作壓力  最大600bar

工作溫度 -20-500℃

結構與功能

管殼式換熱器是由兩個獨立的壓力室(殼室和管室)組成的非

受火壓力系統。被內管壁隔開的兩種介質以這樣的排列相互流

過，如果存在溫差，它們將相互交換熱量，但在此過程中不會(huì )

混合。如圖所示，一種介質流過殼室，第二種介質流過管室。

通過殼室的流量由擋板控制，這樣就有盡可能多的橫流到管。

擋板的形式和間距適合于相關的操作使用。

根據效率、速度和壓力損失，通過管室的流動通過單次通過或

通過多次通過來實現。除輻射損失外，輸入熱量與輸出熱量相

同。

然而，只有當溫差足夠大時，才能進行有效的熱交換。溫差

越大，所需的傳熱面就越小。換熱器的傳熱性能是平均對數

溫差、傳熱面積和傳熱系數的乘積。后者在很大程度上取決

于介質的流動特性，即幾何設計。

管殼式換熱器的組成部分

1 熱交換器外殼

5 管板

2 連接室

6 擋板

3 導流室

7 設備密封

4 內部管

BCF/P系列技術參數

管最大操作壓力 10bar

殼最大操作壓力 16bar

最大工作溫度 150℃

材料 黃銅

BCF  固定管束

BCP 可拆卸管束
