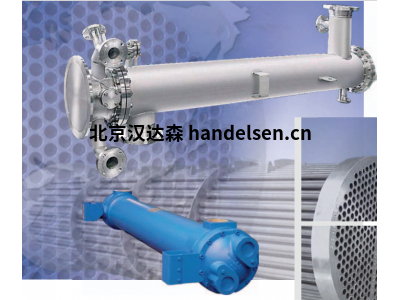

funke管殼式換熱器CCF/P用于流體冷卻器原裝進口

技術說明

適用于交換面積為0.11平方米至11.45平方米的模塊化系

統建設的通用型系列。三種主要材料組的110個分級建筑

尺寸，分別有兩種可能的結構設計(固定管束或可移動管

束)，為最佳和詳細的類型選擇提供了基礎:

帶有固定管束的型號有管程單通、雙通或四通版本，而帶有可

拆卸管束的型號出于設計原因，只能有管程單通或雙通版本。

管束幾何形狀細分為O型和W型，為優化傳熱和壓力損失提供了

可能性:在O型中，狹窄的折流板間距在低壓力損失下產

生了傳熱效果。該版本優選用于稀液體工作介質。W型

，其寬擋板間距，實施良好的傳熱和可接受的壓力損失之間的

折衷。由于束幾何測量，有利于流體工程術語，這個版本是

部分適用于粘性操作介質。

該標準系列的所有類型都有水平或垂直版本可供選擇。當使用CuZn28Sn1As(CW706R)、

CuZn20Al F34、CuNi30Fe F37和SF-Cu制成的內管時，BCF、

BCP、CCF和CCP型管束換熱器配備犧牲陽極，以延長設備的運

行周期或使用壽命。

應用

非常廣泛的應用范圍，適用于所有當前的熱工程任務。根據工

作介質和環境條件的要求，這些類型經常用作油、水或其他工

作流體的流體冷卻器。蒸汽操作只能在殼側進行，并受到限制

。必須優選地將污染的操作介質引導通過所述管。由于多通道

設計，可實現所要達到的高流速。

設計特點

管束固定或可拉動

交換面積從 0.11 m² 到 11.45 m²

內管尺寸：6.35 x 0.5 mm 和 9.5 x 0.8 mm

可變偏轉板間距

管道側 1、2 或 4 通

水平和直立版本，帶斜腳或喇叭形支腳或支架

設計壓力護套側：16 bar

設計壓力管側：10 bar

設計溫度 BCF / CCF： -10 / 150 °C， - SSCF： -10 / 230 °C

CE標志

CCF/P系列技術參數

管最大操作壓力 10bar

殼最大操作壓力 16bar

最大工作溫度 110℃

材料 碳鋼

CCF 固定管束

CCP 可拆卸管束

funke管殼式換熱器CCF/P用于流體冷卻器
