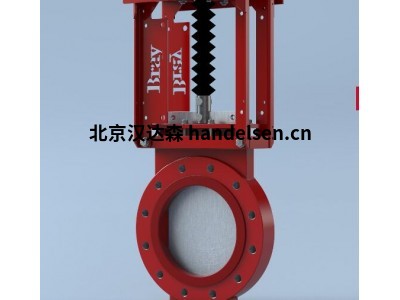

bray 746系列一體式聚氨酯襯里閥體緊湊雙向刀閘閥

技術規格

雙向刀閘閥—— 746系列

尺寸范圍

NPS 2至24 / DN 50至600

閥體材料

球墨鑄鐵、碳鋼 (WCB) 、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼

最大許用操作壓力

240psi (16巴)

閥桿材料

304不銹鋼

閥體類型

單體式、對夾

閘門材料

316, 317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

襯里最高溫度

176°F (80°C)

設計標準

制造商標準

填料最高溫度

浸PTFE：450°F (232°C)

PTFE/Buna-N：194°F (90°C)

測試標準

MSS SP151

認證

ATEX, TR CU

結構長度

制造商標準

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

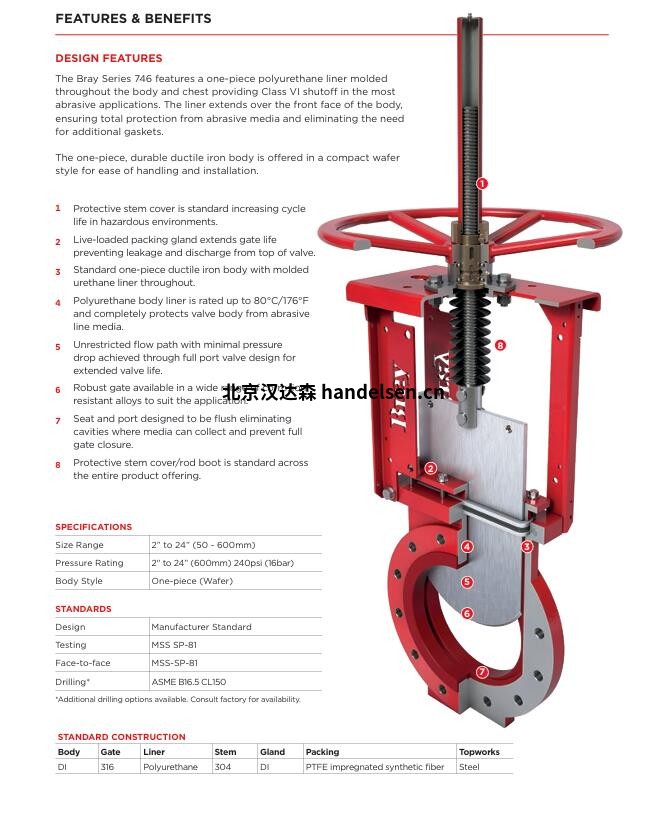

特點和優勢

746系列雙向刀閘閥閥體和閥箱整體配有一體式聚氨酯襯里，為磨蝕性最高的應用提供VI級密封。襯里延展至閥體正面，提供針對磨蝕性介質的全面保護，無需額外墊片。 單體式耐用球墨鑄鐵閥體采用緊湊的對夾設計，易于操作和安裝。

 1 防護閥桿蓋是標準配置，可延長危險環境下的循環壽命。

危險環境中的循環壽命。

2 活負載密封壓蓋可延長閘門壽命

防止泄漏和從閥門頂部排出。

 3 標準的一體式球墨鑄鐵閥體，整個閥體帶有模制聚氨酯襯里。

聚氨酯內襯。

4 聚氨酯閥體襯里的額定溫度高達 80°C/176°F

完全保護閥體不受磨損性管路介質的影響。

 5 不受限制的流道和最小的壓降

通過全端口閥門設計實現不受限制的流道和最小的壓降，從而延長閥門壽命。

 6 堅固的閘板有多種耐腐蝕合金可供選擇，以適應各種應用。

 7 閥座和端口設計成平齊，消除了可能積聚介質的空腔，防止介質堵塞。

 8 防護閥桿蓋/桿套是整個產品的標準配置。

雙向刀閘閥

746系列

尺寸范圍

NPS 2至24 / DN 50至600

最大許用操作壓力

240psi (16巴)

閥體類型

單體式、對夾
