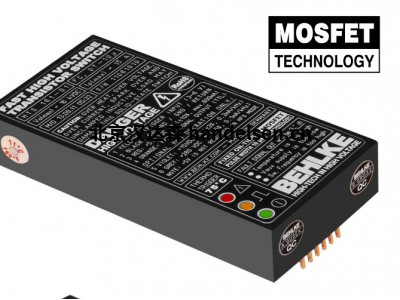

HVP高壓固態開關HTS 50-05用于脈沖放電應用

HVP高壓固態開關HTS 50-05用于脈沖放電應用

高性?xún)r(jià)比的高壓開關解決方案，適用于簡單的脈沖和放電應用。

100 至 300 ns 的類型相關占空比可選擇更改為 25 ns 至 100 μs 的任何其他值。

設備：

高度EMC耐受性

打開和關閉時絕對安靜

高頻時控制功率低

描述

這里介紹的高壓開關具有固定的導通時間，非常適合在快速脈沖和放電應用中使用。

與具有可變導通時間的開關相比，具有固定導通時間的開關對開關輸出到控制輸入的

任何反饋效應具有廣泛的免疫性。即使在最壞的情況下(壞的電路布局，長的開路布

線，磁耦合，未定義的負載等)，脈沖寬度也是穩定的。具有固定導通時間的開關具

有很短的上升和傳播延遲時間，這使得它們非常適合普克爾盒應用。

說明

BEHLKE高溫超導開關是主動控制的器件(無雪崩技術)，無論溫度、電壓或

負載條件如何，都表現出高度可靠和可再現的開關行為。與傳統的高壓開關元

件(如氣體放電管和火花間隙)相比，Behlke固態開關不顯示老化效應，壽命比

任何其他經典的高壓開關都高幾個數量級。

設計

這些開關非常易于操作，只需要一個簡單的+5VDC輔助電源(4.5至5.5VDC)

和一個TTL兼容的觸發信號進行控制。觸發器可以是至少25納秒的持續時間和

2至10伏的振幅的任何正向脈沖。由于施密特觸發器的輸入特性和非常高的信

號放大率，無論是開關行為還是導通上升時間都不會(huì )受到觸發脈沖波形的影響

。在被觸發后，開關打開約100納秒。通過OT-1us、OT-10us和OT-100us的

實時擴展選項，可以實現更長的在線時間。較短的接通時間實現了減少選項

OT-25ns，OT-50ns和OT-75ns。25ns之間的任何其他自定義準時和100us可

以在OT-C選項下訂購。還可以通過OT-P選項在一定范圍內調整開機時間(可

編程的準時)。一個開關周期后的恢復時間小于330納秒，使突發頻率高達3

MHz的可能?？赏ㄟ^(guò)選件HFB實現高達10MHz的突發頻率。

技術參數

最大電壓 （kV）5

峰值電流 （A）50

峰值功率 （MW）0.25

電阻 (Ω) 4.8

導通時間 （ns）100

外殼尺寸 （mm3 ）80 x 38 x 25
