FUNKE 墊片板式換熱器 FP2000系列，多通道設計
關于FUNKE
自 1974 年成立以來，FUNKE 迅速確立了自己作為工業管殼式換熱器專家的地位。在隨后的幾年中，該產品范圍不斷擴大，包括墊片和釬焊設計的板式換熱器、風冷式換熱器和電油預熱器。FUNKE現在是全球為數不多的擁有如此廣泛產品組合的制造商之一。

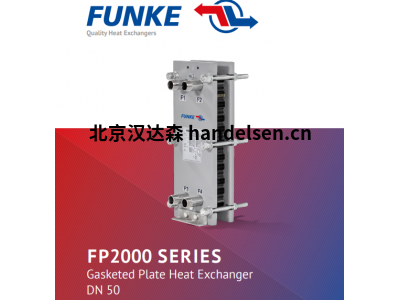

墊片板式換熱器 FP2000系列
墊圈板式熱交換器DN 50
特殊設計
•雙墻板（FPDW；2 x 0.35 mm，1.4404），適用于FP2016和FP2022
•多通道設計
•水平單元
•用于三流體循環的兩段式冷卻器
特殊功能
•Opti-Flow：優化入口面積，使流體在整個寬度上實現最佳分布
最佳利用表面積的傳熱板
•最佳波浪：CFD優化板設計，實現壓力損失和傳熱的最佳比例
•卡夾式墊圈，即使在反復打開后也能達到最佳配合
•旁路停止設計：最大限度地減少旁路，實現最佳傳熱
•帶填料槽的雙墊圈
技術數據；
•設計壓力10、16、25巴//150磅
•材料C鋼S355J2+N，DIN 10025，涂漆，實心不銹鋼，1.4401
•涂裝標準涂裝Funke:1 x 80μm水性涂料，RAL 5012
其他如其他RAL，符合Munsell，ISO 12944-5，ATEX，高溫，不承擔額外費用
•連接標準：螺紋管外螺紋G2“
•螺紋螺紋管內螺紋G2“
•焊接頸法蘭DN 50/2“，不銹鋼，C型鋼C22-DIN EN 1092-1，ANSI B16.5 u.a。
•橡膠墊圈DN 50/2“，NBR，EPDM，氟橡膠I，用于法蘭-DIN EN 1092-1，ANSI B16.5 u.a
•金屬插件DN 50/2“，不銹鋼，鈦-DIN EN 1092-1，ANSI B16.5 u.a
•三夾鉗DN 50，DIN 32676，1.4404/1.4435，管道DIN 11866-A，2“ASME BPE，1.4404/1.4435，管道DIN 11866-C
•衛生連接DIN 11851，DN 50，1.4404/1.4435，管道DIN 11866-A
設計用途
•能量回收
•工藝冷卻器/加熱器
•蒸汽電容器
•工藝電容器
型號 FP2010 FP2016 FP2022
最大面積m² 0,41-20 0,75-37 1,05-52
寬x高mm 230x596 230x796 230x996
板式結構 H / L H / L H / L
最大壓力bar 25 25 25
最高溫度℃ 20 20 20
材料
板材 材料厚度 墊片
1.4404 / AISI 316L 0,35 / 0,50 / 0.60 mm NBR-HT
Titan / 3.7025 0,50 / 0,60 mm EPDM-HT
254 SMO / 1.4547 0,50 / 0,60 mm Viton I
Alloy C276 / 2.4819 0,60 mm Viton S
Alloy 904L / 1.4539 0,60 mm Viton G
