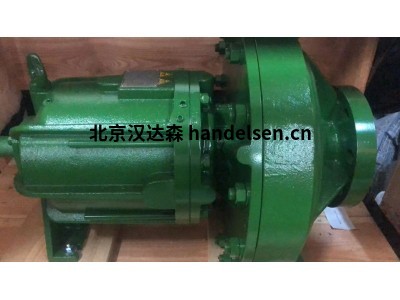

dickow自吸臥式側通道泵WPM23用于有毒、易爆和一般污染性介質

WPM型是單級或多級自吸臥式側通道泵。

除了自吸能力外，側流道泵還具有高壓系數的優勢，在相對較高的壓力水平下泵送小流量時，可以更經濟地工作，

就像普通離心泵一樣。

吸力和壓力支架可以以 90° 的增量向各個方向旋轉。

只有通過頂置吸入和排放噴嘴才能保證自吸能力。

臺階通過帶腔的O形圈與大氣隔離。泵軸的軸承在滑動軸承中進行。

該泵具有永磁聯軸器，而安全殼則將流體密封到外部。

通過內部循環系統，渦流損耗產生的熱量被消散。

附加電機的直接安裝消除了額外的軸承和機械聯軸器。

應用

有毒、易爆和一般污染性介質

各種液體的計量

化學

釀酒 廠

食品工業中的清潔

技術數據

最大流量：2.4 m³/h

最大揚程： 260 m

工作壓力： 24 bar

溫度：150°C

最大轉速：3500 min−1

墊片/機械密封：磁力偶合器

安裝：臥式

自吸：否

軸承：滑動軸承

材質：雙相鋼、鎳基鋼、奧氏體鋼

標準：ISO 15783

防爆等級：2 類 / 1 區

側流道葉輪

旋轉的星形側流葉輪安裝在吸氣盤和壓力盤之間的腔室中，并以浮動位置鍵控在泵軸上。不存在液壓推力負載。

為了實現自吸能力、最佳效率和額定壓差，旋轉葉輪和固定盤之間需要有緊密的間隙。

在泵填充正確的情況下運行期間，葉輪和圓盤之間的穩定流體膜將使葉輪在腔室中居中，

并避免旋轉部件和靜止部件之間的金屬接觸、葉輪的卡住和磁鐵的解耦。

吸盤和壓力盤

吸盤和壓力盤通過金屬與金屬配合的密閉 O 形圈密封在大氣中，以防止吹出。差壓頭建在壓力盤的側通道中。

軸承

外部磁鐵直接安裝在電機軸上。內部滑動軸承組由SiC襯套和涂層金屬軸套組成。

dickow自吸臥式側通道泵WPM23用于食品工業
