SMW-AUTOBLOK 始終領先一步。
固定卡盤
GTX_StationaryChuck
手動驅動
用于標準夾頭
最高的可重復性
靈敏地調節夾緊力
GTX_Collets
夾頭
GTX 夾頭
圓形、方形、六邊形

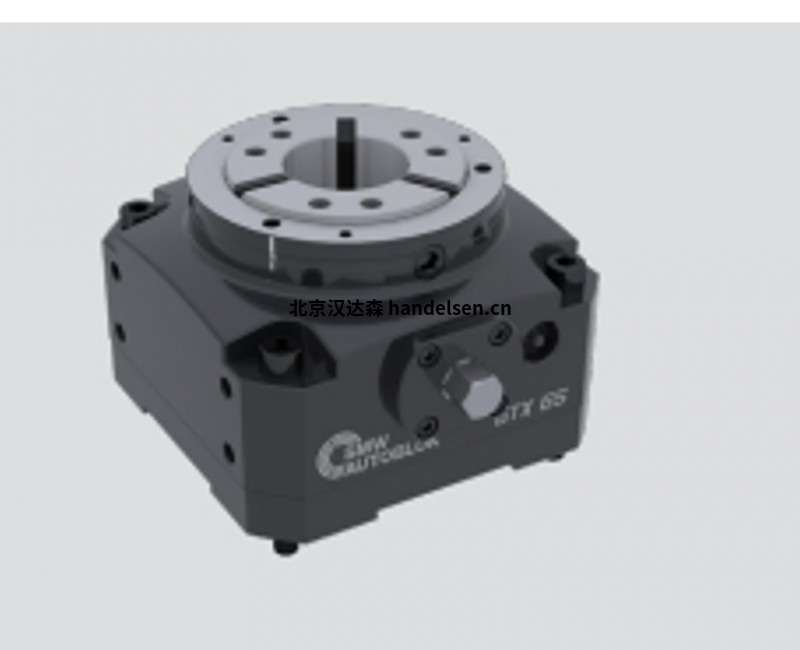

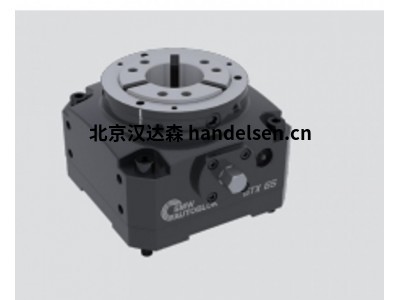

固定卡盤
應用/優勢
• 最高的夾緊力和剛度，實現最佳加工質量
• 快速更換夾頭和快速安裝，實現最大的經濟性
• 由于使用標準夾頭，靈活性高
• 由于設計緊湊，非常適合 5 軸加工
• 夾緊力的靈敏調節
技術特點
• 通過快速夾緊功能（夾緊扳手 SW 12）手動驅動
• 重復精度≤ 0.01 毫米
• 下拉效應
• 工件擋塊可選
• 水平或垂直安裝
• 用于安裝前擋塊的螺紋
標準配置
帶夾緊扳手的固定卡盤
固定卡盤 GTX，帶標準夾頭，用于外徑夾緊
固定式卡盤 GTX，帶用于外徑夾緊的優質適配器 PA
固定卡盤 GTX，帶加長心軸 EMX-F-CO “CONNECT” 用于內徑夾緊
MW-AUTOBLOK 型：
GTX - 42
GTX - 65
GTX - 100
段式套筒心軸
EM-S 系列
段式套筒心軸
電動
分段套筒心軸 Ø 18 - 105 mm
尺寸 1-4
大擴展性
應用/優勢
- 適合批量生產和硬車削/磨削，采用耐磨、表面硬化和硫化的夾緊套筒
- 通過固定的心軸體實現最高精度和高扭矩傳遞
- 通過夾緊套筒的軸向夾緊運動進行軸向拉動 = 最佳端面跳動
- 夾緊套筒的快速更換，設置時間短
- 空氣傳感的準備
技術細節
- 根據尺寸的不同，擴展性大 0.8-1.2 mm（夾緊套筒的最大徑向擴展性直徑為± 0.4 mm或±0.6 mm。
- 電動操作
- 剛性設計，帶法蘭安裝
- 面上的螺紋孔，用于軸向擋塊
標準配置
帶安裝螺栓的底座心軸
SMW-AUTOBLOK 型號:
EM-S-1
EM-S-2
EM-S-3
EM-S-4
技術設計
1.帶主軸適配器的 EM-S 基體
2.分段套筒心軸（表面硬化 + 硫化），帶卡口快速更換。尺寸為 EM-S-1 的夾緊套管具有三段式，尺寸 EM-S-2 以上的夾緊套管具有六段式，用于更好的夾持力分布
3.工作停止
