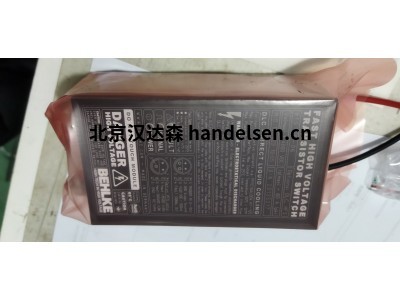

Behlke高壓開關HTS 60-200-SCR搭載LED 指標

Behlke高壓開關HTS 60-200-SCR電壓6kVDC

HTS 60-200-SCR 晶閘管開關，6 kVDC，2 kA，搭載了LED 指標。非常緊湊的設計 - CF 選項部分不適用！

優勢

● 堅固且廉價的高壓開關，用于放電應用和產生阻尼正弦與快速高壓 FDA 續流二極管相關的振蕩

● 高峰值電流能力

● 高DI/DT而不會(huì )影響可靠性和預期壽命到大量具有獨立柵極驅動的單個 SCR

● 非常耐過載

● 通過簡單的TTL觸發脈沖 （2-5 V）輕松觸發

● 非常緊湊且重量輕

● 各種冷卻選項

規格

最大工作電壓  6000VDC

最小工作電壓 0VDC

典型擊穿電壓  6600VDC

最大關啟態電流 140 µADC

電流隔離 15000 VDC

最大導通峰值電流 2000（100 µs） ，1000（500 µs） ，640（1 ms） ，400（ 10 ms）

最大非重復峰值電流 4000 ADC

最大連續負載電流 0.72 ADC

典型保持電流 50 mADC

典型導通電壓 6.2VDC

典型導通延遲時間 150 ns

典型導通上升時間 280ns

典型關斷時間 10 ns

關斷狀態電壓的臨界上升率 40kV/µs

最大導通時間  無限

內部驅動程序恢復時間 100µs

典型導通抖動 100 ps

最大連續開關頻率 5 kHz

最大突發頻率 （觸發）30 kHz

最大連續功率耗散 5W

線性降額 0.111 W/K

工作溫度范圍 -40...70 °C

存儲溫度范圍 -50…90 °C

耦合電容 10 pF

輔助電源電壓 5.00 VDC

輔助電源電流 400 mADC

觸發電壓范圍 3-10 VDC

故障信號輸出  短路保護、拉/灌電流（>4.0 VDC）

故障檢測  - 過溫 - 輔助電壓不良 （<4.75 V） - 開關頻率過高

操作模式指示  綠色：準備觸發 黃色：晶閘管觸發 紅色：故障，開關被禁止

高壓連接  底部有處理過的 PCB 板 ，頂部有處理過的插片（公制 M3

控制連接  底部 6 個鍍金針

尺寸 79 x 38 x 25mm

重量 145g
