高功率密度與高絕緣強度相遇

用于IGBT的柵極驅動變壓器是驅動電路中的關鍵元件，為中間電路和低壓控制側之間的開關和保持安全電流隔離提供必要的電源。

通過使用納米晶VITROPERM作為核心材料，VACUUMSCHMELZE柵極驅動變壓器結合了高功率密度和高絕緣強度。®

VACUUMSCHMELZE (VAC)驅動變壓器優點：

加強絕緣

低耦合電容

低漏感

緊湊設計中的大電壓時間面積

VACUUMSCHMELZE (VAC)驅動變壓器典型應用

柵極驅動變壓器通常用于現代變頻驅動器（VFD）柵極驅動器電路的DC/DC轉換器。

這些用于

· 電梯和自動扶梯

· 泵和風扇

· 過程自動化

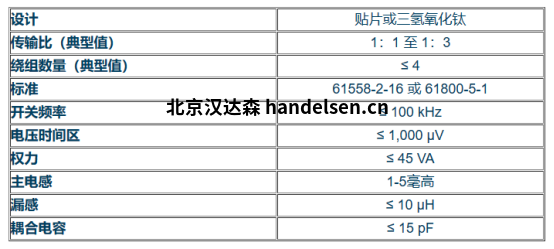

VACUUMSCHMELZE (VAC)驅動變壓器技術規格

VACUUMSCHMELZE (VAC)驅動變壓器產品詳情

選擇合適的柵極驅動變壓器通常從繞組數量和傳輸比開始：所需的繞組數量通常由電路拓撲給出，而傳輸比由輸入和輸出電壓之間的比率決定。

變壓器的電壓-時間面積是一個重要的參數，因為它基本上將電氣要求與內部磁性耦合。通過考慮輸入電壓和開關頻率來計算要求。

在單極性操作中，使用一半的磁滯回路，因此如果使用VITROPERM作為磁芯材料，則可以將ΔB視為0.9 T。因此，所需的鐵橫截面A®鐵可以保持小。

此外，還必須考慮絕緣要求：它們通常與系統中反復出現的峰值電壓有關。還必須考慮寄生參數：低漏感保證了陡峭的控制脈沖，而低耦合電容則避免了IGBT的失火。根據繞組設計，通常必須在兩個參數之間找到折衷方案。
