MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半時間內，公司名稱為 Iversen Hydraulics ApS。2000 年，公司更名為 miniBOOSTER Hydraulics A/S。在這期間，miniBOOSTER 產品逐漸被各個領域采用，并開發出產品應用程序。因此，我們成功地成長為全球往復式增壓器制造商，產品通過全球銷售網絡(luò )行銷世界各地?，F在，miniBOOSTER產品能夠解決多數領域的增壓要求。產品程序包括針對壓力達 5,000 bar、流量達 70 l/min 以及幾乎各種流體媒介的解決方案。這充分證明了miniBOOSTER在現有產品以及動力產品開發方面的努力和成就。MiniBOOSTER 通過了ISO 9001 認證，并且驕傲地成為幾大關鍵應用領域的認可

　　基本設計包括低壓活塞 (LP)、高壓活塞 (HP) 以及雙穩態換向閥 (BV1)。單向閥 (DV) 是可選功能。

　　在系統壓力下，液壓流體流向端口 IN。流體通過端口 H 徑直流經止回閥 KV1、KV2 和 DV(如果有)。此時全部流體通過增壓器，然后高壓側 H 液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側 H 的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥 KV1 和 DV 關閉，液壓油流向 Vol 1。雙穩態閥 BV1 通過 Vol 3 連接到通向油箱的 Vol 2。泵的壓力傳遞到 Vol 1 后，活塞向下運動。

　　當活塞向下運動到***底端后，先導供油 1 壓力增大，從而導致雙穩態閥 BV1 變換位置。流體被引導流向 Vol 2，活塞向上運動，從而以更大的壓力輸送流體。***終，壓力由低壓活塞 LP 與高壓活塞 HP 的空間比決定。

　　一旦高壓活塞 HP 運動到頂端，先導供油 1 將連接到油箱，雙穩態閥 BV1 返回原始位置，循環重復進行，直至到達要求的終端壓力。達到終端壓力后，增壓器停止運行，并且只有在需要維持高壓側 H 的壓力時才再次運行。

　　壓力可以通過先導止回閥 DV(如果有)從高壓側釋放。通過將端口 R 連接到壓力源，將端口 IN 連接到油箱，先導供油 3 的壓力將會(huì )增大，從而允許高壓側 H 的流體流回油箱。

　　MiniBOOSTER 產品分類

　　1. 不銹鋼增壓器5個系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型號：HC7W 6.6 A 11）

　　A系列HC1W 型號：HC1W1.2A 1

　　2. 帶濾芯增壓器4個系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型號：HC7-9 6.6 B 9）

　　3. 雙媒介增壓器3個系列：HC2D系列（示例型號：HC2DHW4A 1），HC6D系列，HC9D系列（示例型號：HC9D2W 5.2 A 1）

　　4. 油增壓-HC增壓器： HC1系列，HC2系列（示例型號：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增強系統-HC增壓器4個系列：HC22系列，HC25系列（示例型號：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型號：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增壓系統M-HC增壓器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型號：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便攜式增壓器系統 M-HC7 800bar系列，便攜式增壓器系統 M-HC7 2000bar系列，增壓器系統 M-HC6系列

　　型號           增壓系數 i                    泄流閥                連接                     型號

　　HC7W           6.6                       A = (無) / A 型            11            HC7W 6.6 A 11

　　HC7W版本：5種不同的增壓系數

　　PIN:20 – 200 bar(進口壓力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:盡量低(至油箱的回壓)

　　增壓比：PH= (PIN– PReturn) i (增壓)

　　安裝：管式管路

　　附件：先導單向閥結合

　　A 型= 沒有單向閥

　　B 型= 帶單向閥

　　G 型= 直接比例控制

　　說明

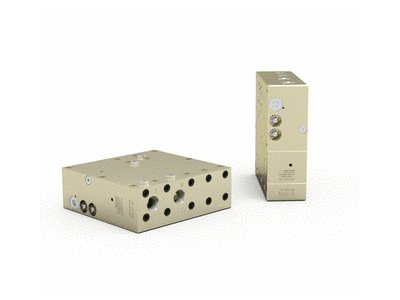

　　HC7W 是緊湊式高壓設備，可以提供高達 2,000 bar 的壓力，重量?jì)H為 1.5 kg。對于使用稀薄(低粘度)媒介是理想之選。對于類似液壓泵站的行走應用領域，它是理想之選

　　HC7W 可將供油壓力升高并輸出，并可自動補償液壓油的損耗來維持高壓。通過改變供油壓力調節出口壓力。選擇不同的高壓適配器，可以在 HP 端口處獲得不同規格的 M22x1.5 螺紋。

　　流速

　　增壓系數

　　I最大出口流量

　　(l/min)最大入口流量

　　(l/min)

　　5.01.614.0

　　6.61.313.0

　　9.00.913.0

　　13.00.612.0

　　20.00.312.0

　　功能

　　功能圖對基本操作進行了圖例說明。液壓油通過方向控制閥CV流入IN端口，直接流經止回閥KV1、KV2和DV，到達高壓側 H。在此種情況下，通過增壓器的流量將達到最大值，從而實現快進功能。

　　當高壓側 H 的泵壓到達預定值時，閥 KV1、KV2 和 DV 關閉。終端壓力通過油泵 OP 的往復運動獲得當高壓側 H 的終端壓力到達預定值時，設備將自動停止運行。終端壓力通過油泵裝置 OP 的往復運動獲得。當高壓側 H 的終端壓力到達預定值時，設備將自動停止運行。如果由于油消耗或泄漏使高壓側的壓力下降，則 OP 閥將自動運行，以維持終端壓力。

　　功能圖

　　連接類型

　　連接IN / R

　　11/4" BSPP

　　27/16-20" UNF

　　最大緊固扭矩 BSPP

　　IN / R

　　1/4" BSPP

　　帶鋼質墊圈4.0 da/Nm

　　帶鋁質墊圈3.0 da/Nm

　　帶切邊4.0 da/Nm

　　最大緊固扭矩 UNF

　　IN / R

　　7/16-20" UNF

　　帶O形環2.0 da/Nm

　　High-pressure adapters

　　Ordering codeMale connection 1Female connection 2Max. pressure

　　7W-430M22 x 1.53/4-16 UNF2,000 bar

　　7W-431M22 x 1.5Plug2,000 bar

　　7W-432M22 x 1.59/16-18 UNF2,000 bar

　　7W-433M22 x 1.51/4" BSPP2,000 bar

　　7W-436M22 x 1.5M16 x 1.52,000 bar

　　7W-439M22 x 1.51/4" BSPP 800 bar

　　7W-444M22 x 1.51/2" BSPP2,000 bar

　　7W-446M22 x 1.59/6-18 UNF1,380 bar

　　7W-448M22 x 1.51 1/8-12 UNF2,000 bar
