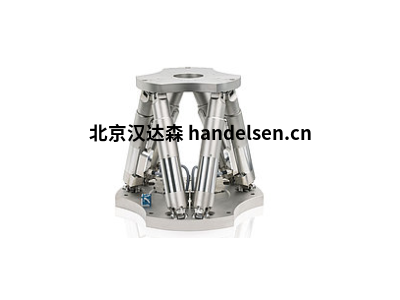

　　六足平臺用于在所有六個自由度(即三個線性軸和三個旋轉軸)上移動和精確定位，對齊和移動負載。六腳架具有平行運動的結構，即六個驅動器在單個移動平臺上共同作用。

　　單個驅動器的長度是可變的，從而允許系統在空間的所有六個自由度中移動。這種特殊的六腳架設計優化了整個系統的剛度，并允許較大的中央凈孔徑。

　　根據它們的設計，六腳架可以在任何空間方向上定位幾公斤到幾百公斤甚至幾噸的負載，也就是說，與安裝方向無關，并且精度很高。

　　工作原理

　　馬達和驅動器

　　PI六腳架基于 >>壓電 或 >>機電 驅動器，比飛行或駕駛模擬器中已知的液壓六足器精確得多。使用精密絲杠驅動器或磁性或壓電線性電機。大多數系統都是自鎖的。直驅六腳架可確保更高的速度;對于工業用途，無刷電機(BLDC)特別適合。

　　應用程序確定的驅動技術：六足與壓電 >> PiezoWalk ®步進驅動器 用于超高真空的應用，并且還可以在非常強的磁場操作。

　　關節

　　用于精確定位的六足動物通常具有萬向節，該萬向節具有兩個正交布置的軸。這是兩個自由度和結構剛度的最佳組合。球窩接頭以相對簡單的設計提供了更大的自由度。但是，在外部負載和扭矩的情況下，整體剛度和精度會(huì )受到影響。一個補償預緊建議，但需要高輸出力，如驅動器 >> NEXLINE ®壓電馬達驅動器。
