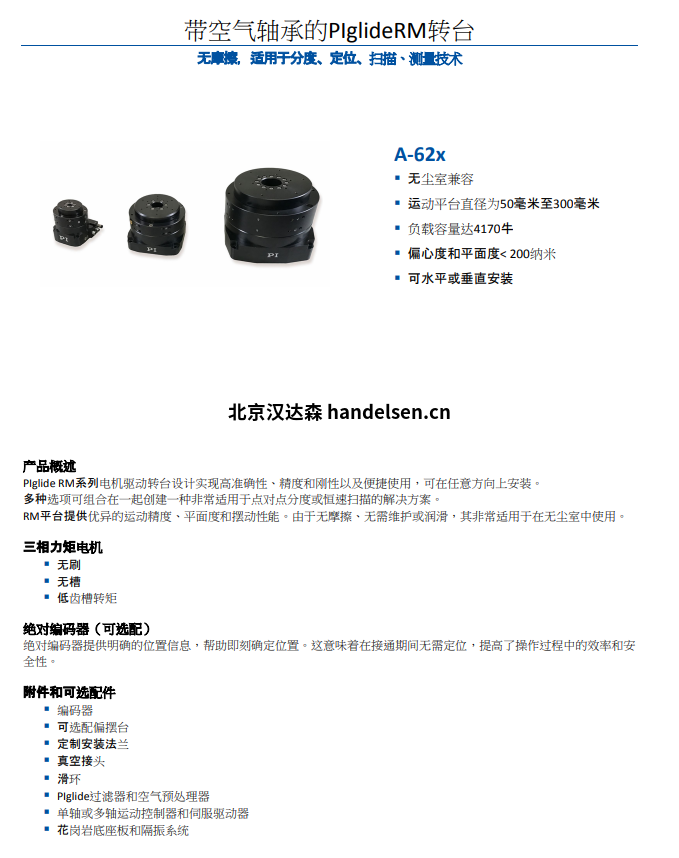

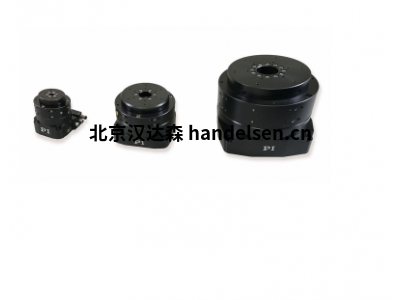

帶空氣軸承的PIglideRM轉臺

無摩擦，適用于分度、定位、掃描、測量技術

A-62x

§ 無塵室兼容

§ 運動平臺直徑為50毫米至300毫米

§ 負載容量達4170牛

§ 偏心度和平面度< 200納米

§ 可水平或垂直安裝

產品概述

PIglide RM系列電機驅動轉臺設計實現高準確性、精度和剛性以及便捷使用，可在任意方向上安裝。 多種選項可組合在一起創(chuàng )建一種非常適用于點對點分度或恒速掃描的解決方案。 RM平臺提供優異的運動精度、平面度和擺動性能。由于無摩擦、無需維護或潤滑，其非常適用于在無塵室中使用。

三相力矩電機

§ 無刷

§ 無槽

§ 低齒槽轉矩

絕對編碼器（可選配）

絕對編碼器提供明確的位置信息，幫助即刻確定位置。這意味著在接通期間無需定位，提高了操作過程中的效率和安 全性。

附件和可選配件

§ 編碼器

§ 可選配偏擺臺

§ 定制安裝法蘭

§ 真空接頭

§ 滑環

§ PIglide過濾器和空氣預處理器

§ 單軸或多軸運動控制器和伺服驅動器

§ 花崗巖底座板和隔振系統

應用領域

光學對準、計量、檢驗系統、校準、掃描

訂購信息

A-621.025A1

PIglideRM轉臺，空氣軸承，50毫米運動平臺直徑，25毫米軸頸長度，帶正弦/余弦信號傳輸的增量角度測量系統，81 92線/轉，無槽、無刷三相力矩電機

A-621.025B1

PIglideRM轉臺，空氣軸承，50毫米運動平臺直徑，25毫米軸頸長度，帶BiSSC信號傳輸的絕對角度測量系統，0.0015微弧度傳感器分辨率，無槽、無刷三相力矩電機

A-623.025A1

PIglideRM轉臺，空氣軸承，100毫米運動平臺直徑，25毫米軸頸長度，帶正弦/余弦信號傳輸的增量角度測量系統，1 5744線/轉，無槽、無刷三相力矩電機

A-623.025B1

PIglideRM轉臺，空氣軸承，100毫米運動平臺直徑，25毫米軸頸長度，帶BiSSC信號傳輸的絕對角度測量系統，0.0015微弧度傳感器分辨率，無槽、無刷三相力矩電機

A-623.050A1

PIglideRM轉臺，空氣軸承，100毫米運動平臺直徑，50毫米軸頸長度，帶正弦/余弦信號傳輸的增量角度測量系統，1 5744線/轉，無槽、無刷三相力矩電機

A-623.050B1

PIglideRM轉臺，空氣軸承，100毫米運動平臺直徑，50毫米軸頸長度，帶BiSSC信號傳輸的絕對角度測量系統，0.0015微弧度傳感器分辨率，無槽、無刷三相力矩電機

A-624.050A1

PIglideRM轉臺，空氣軸承，150毫米運動平臺直徑，50毫米軸頸長度，帶正弦/余弦信號傳輸的增量角度測量系統，2 3600線/轉，無槽、無刷三相力矩電機

A-624.050B1

PIglideRM轉臺，空氣軸承，150毫米運動平臺直徑，50毫米軸頸長度，帶BiSSC信號傳輸的絕對角度測量系統，0.0015微弧度傳感器分辨率，無槽、無刷三相力矩電機

A-627.075A1

PIglideRM轉臺，空氣軸承，300毫米運動平臺直徑，75毫米軸頸長度，帶正弦/余弦信號傳輸的增量角度測量系統，4 7200線/轉，無槽、無刷三相力矩電機

A-627.075B1

PIglideRM轉臺，空氣軸承，300毫米運動平臺直徑，75毫米軸頸長度，帶BiSSC信號傳輸的絕對角度測量系統，0.0015微弧度傳感器分辨率，無槽、無刷三相力矩電機

品牌介紹

德國PI公司是精密運動和定位領域的全球解決供應商。

PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。

產品系列：

納米定位壓電柔性鉸鏈平臺、微型平臺、線性平臺、線性促動器、旋轉臺、XY位移平臺、六足位移臺、快速多通道光子學對準系統

、運動控制軟件

應用范圍：

汽車、科學設備、半導體技術、顯微鏡、硅光子、醫療技術、材料研究、機械工程、自動化、高能束線設備、增材制造
