德國PI M-545.2MN 顯微鏡XY平臺介紹



M-545 顯微鏡XY平臺

緊湊、穩定、長行程



用于P-545PInano®壓電式納米定位系統的穩定平臺

行程25 毫米×25毫米

用于從尼康、蔡司、萊卡到奧林巴斯的倒置顯微鏡。

低外形、易于集成：30毫米

用千分尺螺絲手動操作，可選配電動



標準級手動X(jué)Y顯微鏡平臺

由PI提供的壓電納米定位器的粗略調整，以及標本夾的手動定位。支持*掃描和動作穩定。



測微螺旋或步進電機驅動器

M-545 XY位移平臺還可以配備M-229系列的驅動器。完整的包裝帶有兩個步進電機驅動器、匹配控制器和操縱桿，可通過下列產品編號M-545.USG尋找到M-545.USC。



適用于眾多制造商的顯微鏡

用于來自尼康 (TI)，蔡司 (Axio Observer)，萊卡 (DMI)和奧林巴斯 (IX2, IX3)的倒置顯微鏡?？砂葱杼峁┯糜谄渌@微鏡的版本。



可以與眾多PI納米定位器結合使用

可以將P-545PInano®和P-541/P-542系列的壓電納米定位儀安裝到M-545的平臺上。PI的接裝板可與其他壓電納米定位器結合使用。



訂購信息

M-545.2MO

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于奧林巴斯顯微鏡（IX2、IX3）



M-545.2MN

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于尼康顯微鏡（TI系列）



M-545.2ML

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于萊卡顯微鏡（DMI系列）



M-545.2MZ XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于蔡司顯微鏡（Axio Observer）

德國PI M-545.2MN 顯微鏡XY平臺介紹

配件

樣品夾

P-545.SH3

顯微鏡載片支架用于PInano®壓電陶瓷平臺

P-545.PD3

培養皿支架，35毫米，用于PInano®壓電陶瓷平臺

P-545.PP3

用于PInano®壓電陶瓷平臺配件的通用托板



接裝板

M-545.SHP

適用于M-545XY位移平臺的顯微鏡樣本支架接裝板



P-733.AP1

接裝板用于將P-733 壓電工作臺安裝在M-545 XY位移平臺上



P-736.AP1

接裝板用于將P-736.ZRxPInano®.Z向壓電掃描儀安裝在M-545XY位移平臺上



步進電機驅動器（可選配）

M-545.USC 用于M-545 XY位移平臺的驅動裝置：包括步進電機線性促動器、控制器和操縱桿



M-545.USG 用于M-545 XY位移平臺的驅動裝置：包括步進電機線性促動器

P-545.xC8S PInano®Cap XY(Z)壓電系統

用于超分辨率顯微鏡的電容式位置測量



*的穩定性和重復精度

包含E-727 USB控制器和軟件

毫秒級的快速響應

嵌入式樣本支架, 可自由旋轉的顯微鏡換鏡旋座

行程達200微米×200微米×200微米

亞納米級分辨率

低外形、易于集成：20毫米



德國PI公司是精密運動和定位領域的全球解決供應商。

PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。







應用領域

超分辨率顯微鏡

篩選

共聚焦顯微鏡

生物技術

即使在高空氣濕度環境中也具有高穩定性



帶電容式傳感器，實現亞納米分辨率

電容式傳感器以亞納米分辨率進行測量，且無接觸。它們可確保優異的運動線性、長期穩定性和千赫茲范圍的帶寬。



直接位置測量帶來*精度

運動直接在運動平臺上測量，完全不受驅動或導向元件的影響。這樣可以實現*的重復精度、優異的穩定性和剛性、快速響應控制。



PICMA壓電陶瓷促動器帶來超長使用壽命

專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。



零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。它們百分百真空兼容，可在很廣的溫度范圍內工作。



用于生產作業快速開始的大量軟件

由于支持MATLAB和NI LabVIEW以及所有常規操作系統（Windows、Linux和macOS），集成可在幾乎任意環境中快速有效的實現。復雜的編程示例和PIMikroMove等軟件工具可大大縮短生產作業的準備時間。



訂購信息

P-545.2C8S

PInano®XY壓電陶瓷系統，用于顯微鏡載片的通光孔徑，200微米×200微米，電容傳感器，帶USB數字控制器



P-545.3C8S

PInano®XYZ壓電陶瓷系統，用于顯微鏡載片的通光孔徑，200微米×200微米×200微米，電容傳感器，帶USB數字控制器



配件

P-545.PD3

培養皿支架，35毫米，用于PInano®壓電陶瓷平臺



P-545.SH3

顯微鏡載片支架用于PInano®壓電陶瓷平臺



P-545.C18

具有用于18毫米 × 18毫米蓋玻片的開口的蓋玻片夾持器，適用于P-545.SH3



P-545.C22

具有用于22毫米 × 22毫米蓋玻片的開口的蓋玻片夾持器，適用于P-545.SH3



P-545.C25

具有用于25毫米 × 25毫米蓋玻片的開口的蓋玻片夾持器，適用于P-545.SH3



P-545.PP3

用于PInano®壓電陶瓷平臺配件的通用托板

M-545.2MO

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于奧林巴斯顯微鏡（IX2、IX3）



M-545.2MN

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于尼康顯微鏡（TI系列）



M-545.2ML

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于萊卡顯微鏡（DMI系列）



M-545.2MZ

XY位移平臺，25毫米×25毫米，測微計驅動器，高穩定性，與PI壓電陶瓷平臺兼容，用于蔡司顯微鏡（Axio Observer）





P-545.xR8S PInano®XY(Z)壓電陶瓷系統

用于高分辨率顯微鏡的高性?xún)r(jià)比納米定位系統





帶壓阻式傳感器的價格實惠的成本優化設計

包含E-727 USB控制器和軟件

通孔尺寸用于3×1英寸顯微鏡載片，嵌入型插入式支架

亞納米級分辨率，毫秒級的快速響應時間

行程達200微米×200微米×200微米

低外形、易于集成：20毫米

PICMA壓電陶瓷促動器帶來超長使用壽命



應用領域

高分辨率顯微鏡

篩選

共聚焦顯微鏡

生物技術

即使在高空氣濕度環境中也具有高穩定性



零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們對沖擊和振動不敏感。它們百分百真空兼容，可在很廣的溫度范圍內工作。



PICMA壓電陶瓷促動器帶來超長使用壽命

專利的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統的聚合物絕緣促動器長達十倍。它們被證明可實現無故障運行1000億個循環。



用于生產作業快速開始的大量軟件

由于支持MATLAB和NI LabVIEW以及所有常規操作系統（Windows、Linux和macOS），集成可在幾乎任意環境中快速有效的實現。復雜的編程示例和PIMikroMove等軟件工具可大大縮短生產作業的準備時間。



訂購信息

P-545.2R8S

PInano®XY壓電陶瓷系統，用于顯微鏡載片的通光孔徑，200微米×200微米，壓阻式傳感器，帶USB數字控制器



P-545.3R8S

PInano®XYZ壓電陶瓷系統，用于顯微鏡載片的通光孔徑，200微米×200微米×200微米，壓阻式傳感器，帶USB數字控制器

 德國PI M-545.2MN 顯微鏡XY平臺介紹

配件

P-545.PD3

培養皿支架，35毫米，用于PInano®壓電陶瓷平臺

P-545.SH3 顯微鏡載片支架用于PInano®壓電陶瓷平臺

P-545.C18 具有用于18毫米 × 18毫米蓋玻片的開口的蓋玻片夾持器，適用于P-545.SH3

P-545.C22 具有用于22毫米 × 22毫米蓋玻片的開口的蓋玻片夾持器，適用于P-545.SH3

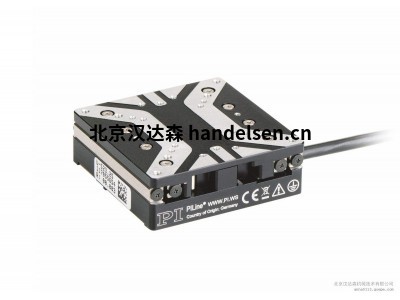

U-751 帶壓電電機的XY位移平臺

低外形、快速、直接位置測量



緊湊型設計：高度僅為32 毫米，無絲杠管道或凸緣電機

自鎖，靜止狀態下無熱量產生，無伺服抖動

非接觸式限位和參考點開關

分辨率為100 納米的直接測量線性編碼器

通孔尺寸78毫米×78 毫米（*位移時為65毫米×65 毫米）



精密級XY位移平臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。



增量編碼器用于高精度位置測量

非接觸式光學線性編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會(huì )對測量造成影響



應用領域

科研和工業. 用于顯微鏡、生物技術、實驗室自動化?？砂葱杼峁┯糜跇藴使怙@微鏡的特殊版本
