Autonics增量型旋轉編碼器E58S (正弦波)系列

Autonics增量型旋轉編碼器E58S (正弦波)系列

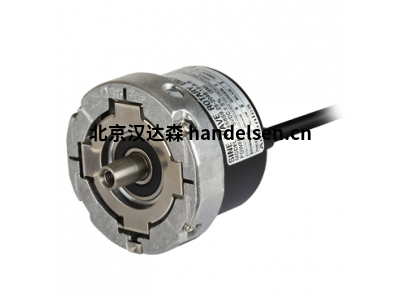

E58S (正弦波)系列58 mm增量型旋轉編碼器(正弦波，軸型)

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　E58S系列為外徑Ø58mm正弦波錐軸型增量型旋轉編碼器，模擬正弦波OP Amp輸出，可用于位置檢測和速度測量。當用戶使用A、B相信號時，可進行10,000個脈沖以上的高分辨率及高精度位置控制。此外，用戶可通過使用C、D相信號來確定絕對位置。

　　58 mm直徑 正弦波 正弦 錐形軸 軸型 運算放大器輸出 op-amp輸出 絕對位置 高分辨率主要功能

　　錐形軸

　　模擬正弦波運算放大器(op-amp)輸出

　　電源電壓: 5 VDC ±5%

　　58 mm直徑外殼

　　增量型

　　正弦波輸出

　　高分辨率

　　工作環境溫度提供絕對位置控制和多倍設置

　　本產品支持2,048個脈沖，當用戶多倍使用A、B相信號時，可以實現10,000個脈沖以上的高分辨率和高精度位置控制。此外，可通過使用C、D相信號來確定絕對位置。

　　寬工作溫度范圍

　　編碼器支持寬范圍環境溫度-20~100℃，可用于寒冷或高溫等惡劣環境(相比常規型號-10~70℃)。

　　支持后面/側面配線引出型

　　后面/側面配線引出型的配線長度已改進，用戶可以方便地使用7m，9m，15m型號，以適合各種環境。

　　應用

　　曳引機操作控制曳引機是用于升降電梯轎廂的驅動裝置，通過安裝在曳引機上的旋轉編碼器控制轎廂位置的移動。

　　E58S (正弦波)系列 型號 (2)最近 受歡迎程度 按型號(A-Z) 按型號名稱(Z-A) 停產

　　E58S9.25-2048-10-A-5-S軸外徑 : Ø9.25mm

　　最大響應頻率 : 200kHz

　　最大允許轉速 : 6000rpm

　　啟動力矩 : 100gf.cm(0.0098N.m)以下

　　分辨率 : 2048P/R

　　比較 添加到感興趣的產品

　　E58S9.25-2048-10-A-5-R軸外徑 : Ø9.25mm

　　最大響應頻率 : 200kHz

　　最大允許轉速 : 6000rpm

　　啟動力矩 : Max. 200gf·cm (0.02N·m)

　　分辨率 : 2048P/R
