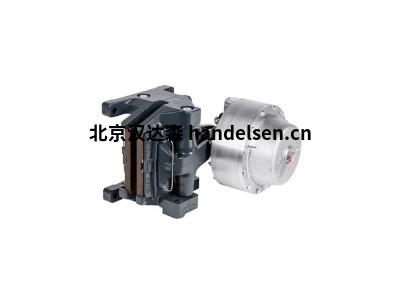

德國液壓彈簧制動器RIETSCHOTEN

RIETSCHOTEN彈簧應用，液壓釋放 - EBS 004 FL 型

制動力高達 104,000 N

EBS 系列的浮動版本適用于安裝空間有限的雙模塊制動器設計或經濟利益至上的應用。它具有氣隙對齊裝置，可在制動盤和兩個剎車片之間實現相等的氣隙。

這些系統的廣泛應用是被動保持和緊急停止制動器，它們在不使用時由彈簧關閉。

這種彈簧驅動、液壓打開的制動卡鉗的典型應用是起重機、起重機和重工業。

制動力 MBr [kNm] = 制動力 [kN] x eff. 制動盤半徑 [m]

效果。 制動盤半徑 = (0.5 x 制動盤外徑 [m]) - 0.095 m

類型 項目編號 制動力 [kN]每 1 mm 行程的制動力損失 [%]pmin.[bar]pmax.[bar]

EBS 004 – 104FL 60095-104FL 104 7.7 150 195

EBS 004 - 96 FL 60095-96 FL 96 7.9 138 183

EBS 004-88FL 60095-88FL 88 8.1 131 176

EBS 004-80FL 60095-80FL 80 8.3 121 166

EBS 004 - 72FL 60095-72FL 72 8.5 112 157

EBS 004-68FL 60095-68FL 68 8.8 105 150

EBS 004-61FL 60095-61FL 61 9 97 142

EBS 004-53FL 60095-53FL 53 9.3 86 131

每個剎車片 1 mm 氣隙的油量要求：28 cm³

制動器適用于根據 DIN 15432 Dmin 連接到制動盤。 Ø ≥ 800mm

質量：185 公斤

所有信息均基于每側 1 mm 的氣隙，摩擦系數 µ = 0.34



RIETSCHOTEN彈簧應用，液壓釋放 - EBS 006 FL 型

制動力高達 180,000 N

EBS 系列的浮動版本適用于安裝空間有限的雙模塊制動器設計或經濟利益至上的應用。它具有氣隙對齊裝置，可在制動盤和兩個剎車片之間實現相等的氣隙。

這些系統的廣泛應用是被動保持和緊急停止制動器，它們在不使用時由彈簧關閉。

這種彈簧驅動、液壓打開的制動卡鉗的典型應用是起重機、起重機和重工業。

制動力 TBr [kNm] = 制動力 [kN] x eff. 圓盤半徑 [m]

效果。 制動盤半徑 = (0.5 x 制動盤 o/d [m]) - 0.123 m

型號 零件編號 制動力 [kN]每 1 mm 行程的力損失 [%]pmin.[bar]pmax.[bar]

EBS 006 – 180FL 60105-180FL 180 12.7 165 215

EBS 006 – 165FL 60105-165FL 165 10.5 143 193

EBS 006 – 145FL 60105-145FL 145 11.8 131 181

EBS 006 – 130FL 60105-130FL 130 13.6 118 168

EBS 006 – 110FL 60105-110FL 110 16 106 156

EBS 006 – 100FL 60105-100FL 100 6.8 83 133

EBS 006 – 95FL 60105-95FL 95 7.4 78 133

EBS 006 - 90FL 60105-90FL 90 8.2 73 123

EBS 006-80FL 60105-80FL 80 9 68 118

每側 1 mm 氣隙時的油量需求：40 cm³

適合安裝在符合 DIN 15432 Dmin 的制動盤上的制動器。 Ø ≥ 1200mm

質量：470公斤

基于摩擦系數 μ = 0.34 的所有信息



RIETSCHOTEN盤式制動器產品附帶廣泛的附加服務。RIETSCHOTEN通過快速靈活地響應客戶的所有要求，為客戶提供特別個性化的服務。當RIETSCHOTEN開始與您合作時，RIETSCHOTEN總是評估手頭任務的整體范圍。RIETSCHOTEN只定義最佳配置并創(chuàng )建完美匹配的制動系統，RIETSCHOTEN確切知道如何以最佳方式滿足您的要求。RIETSCHOTEN的合格團隊還可根據要求為最具挑戰性的制動系統提供全方位服務咨詢。

產品型號:

Rietschoten & Houwens 10240

Rietschoten & Houwens 11662

Rietschoten & Houwens 11663

Rietschoten & Houwens 11664

Rietschoten & Houwens 12769

Rietschoten & Houwens 14604

Rietschoten & Houwens 12504

Rietschoten & Houwens 12934

Rietschoten & Houwens 12278

Rietschoten & Houwens 11129

Rietschoten & Houwens 12278

Rietschoten & Houwens 13423

Rietschoten & Houwens 13424

Rietschoten & Houwens 13479

Rietschoten & Houwens 11154

Rietschoten & Houwens 10392

Rietschoten & Houwens 11585

Rietschoten & Houwens 12072

Rietschoten & Houwens 13320

Rietschoten & Houwens 51230

Rietschoten & Houwens 14482

Rietschoten & Houwens 10830

Rietschoten & Houwens 10046

Rietschoten & Houwens 11195

Rietschoten & Houwens 10775

Rietschoten & Houwens 82244

Rietschoten & Houwens 11847

Rietschoten & Houwens 12023

Rietschoten & Houwens 14100

Rietschoten & Houwens 12934

Rietschoten & Houwens 11131

Rietschoten & Houwens 14497

Rietschoten & Houwens 10128

Rietschoten & Houwens 11790

Rietschoten & Houwens 11295
