SEIKA電容式液體傾角儀 NG360系列

特征

集成 16 位微處理器

RS485總線輸出信號

無測量范圍限制

0.01 度分辨率

最小線性偏差

長期穩定性高

無滯后輸出信號

最小零點漂移

不受環境電磁場干擾

防震，因為沒有移動的機械部件

非常緊密的密封

傳感器與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

集成溫度測量糾正任何與溫度相關的測量誤差

描述

NG360 是一款電容式液體傾角儀，帶有集成傳感器電子設備和 16 位微處理器。測量結果通過 RS485 端口傳輸以進行進一步處理。使用一條通信線路最多可以操作 78 個傳感器。

該測量方法提供了待測角度和輸出信號之間的線性關系。確定的角度與當地的重力加速度無關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量?jì)A角。與溫度相關的不準確性由集成微處理器糾正。

應用

NG360 傾角儀適用于需要測量任何角度以便在 PC 上進行進一步處理的應用。

典型應用領域包括建筑、采礦、車輛、飛機、船舶、測量設備以及運輸和輸送系統

技術規格

NG360 型

測量范圍 360 度

分辨率 0.01 度

尺寸見尺寸圖

線性偏差±0.25度

橫向靈敏度 < ±0.1 度，傾斜 45°

穩定時間約 0.3 秒

供電電壓 UbN 9V ... 15V

電源電壓導通時間 < 50ms

電流消耗約。 40毫安

防護等級 IP65

工作溫度 -40 至 +85°C

儲存溫度 -45 至 +90°C

重量（不含夾緊環或電纜）約 110克

電氣連接 1m 屏蔽電纜 Ø 4.6 mm





SEIKA SB1I 壓鑄鋁傳感器 用于測量單軸加速度或傾角的集成傳感器

特征

堅固的壓鑄鋁外殼 (IP65)，帶防鹽水涂層

剛性 3.2mm 厚基板 PCB 的無扭曲 4 點緊固

具有 4...20mA、2 線輸出的集成信號調節器

溫漂補償

無需單獨的電源電壓

所有 SEIKA 傳感器都適合外殼并且可以安裝在不同的操作方向上

輸出信號校準到客戶的規格

傳感器和信號調節器與外殼電氣隔離

EMC 認證

高度穩定的傳感器電源電壓

10V ... 30V 端電壓

可編程動態響應

回路電流限制

高抗過載能力

任一連接極性

低通濾波器，可選擇截止頻率以抑制干擾頻率

描述

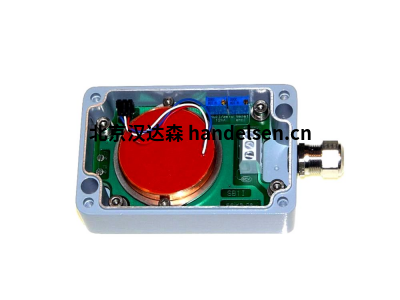

SB1I 是一種壓鑄鋁傳感器外殼 (IP65)，帶有用于測量單軸加速度或傾角的集成傳感器。

除傳感器外，該盒子還包含一個信號調節器，具有 4...20mA、2 線輸出和一個獨立的、高度穩定的從電流回路饋送的電源電壓。此外，信號調節器包括一個有源低通濾波器，其上限截止頻率/建立時間可以調整以適應測量任務，一個具有電流限制的輸出級，一個噪聲電壓濾波器和一個用于單極耦合到電流回路。通過將傳感器和信號調節器與外殼電氣隔離，避免了由不需要的接地電流引起的干擾信號。與 SB2.. 不同，SB1I 可以容納更大的傾角儀，例如 NG 系列，具有更高的測量精度。一個特殊的電子溫度補償系統可以顯著降低傳感器的溫度靈敏度。

緊湊的金屬電纜導管和小外殼尺寸與 2 線制連接相結合，使這種高質量的測量系統能夠在惡劣的操作條件下使用。

應用

SB1I 適用于需要在惡劣環境下進行精確傾斜或加速度測量并返回 4...20mA 輸出信號的應用。成功實施的領域包括建筑、采礦、農業機械、運輸和輸送系統、船舶、操作和自動化技術以及通用機械工程。

技術規格

端子：3 x 1.5 mm2

電纜固定 M12 x 1.5 電纜接頭，夾緊范圍 6mm ... 7.5mm

測量范圍、分辨率等取決于實施的 SEIKA 傳感器

防護等級 IP65

安裝方向任意

測量平面（N.. 傳感器） 3 個主外殼平面

平行于外殼底部的測量平面（NG.. 傳感器）

測量方向（B..、BD.. 傳感器） 外殼的 X、Y、Z 坐標

端電壓 10V ... 30V

最小回路電流 2.5mA ... 3.5mA

回路電流 22mA ... 26mA

輸出信號回路電流 4mA ... 20mA（傳感器零位為 12mA）

可調變量零點（12mA），放大

負載電阻 500 歐姆（適用于 24 伏電源電壓）

工作溫度 -40...+85°C
