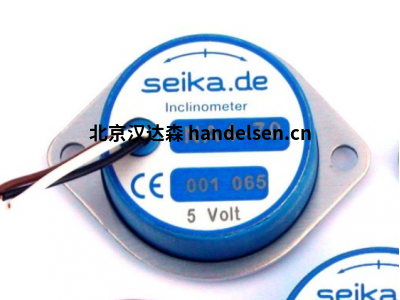

SEIKA傾角儀NA系列角度傳感器歸一化輸出信號

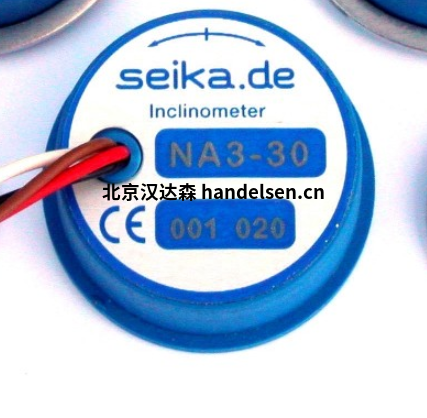

SEIKA NA2-05，SEIKA  NA2-10，SEIKA  NA3-30，SEIKA  NA4-45，SEIKA  NA4-70

SEIKA 傾角儀，帶集成 0...5 電壓信號調理器，用于±5、±10、±30 范圍內的傾角測量

， ±45， ±70 度

SEIKA 特征

——體積小 重量 輕

——線性輸出 響應

——高 測量精度

——小零 漂移

?——小十字架 敏感性

——高長 期限穩定性 - 幾乎無限的使用壽命

——無滯后 輸出信號

——綜合 傳感器電子元件，包括信號調理器和 低通濾波器

——暫無數據 伴有記憶喪失的記憶

——溫度 補償、調理 0...5V 輸出信號

——高度穩定 內部電壓調節

——可選 5 電壓參考電壓輸出

——無條件的 工作電壓在 9V 至 30V 之間

——低功耗 消費

——保護 針對反向電源電壓極性

——經 EMC 認證 CE認證

——不 周?chē)姶艌?chǎng)的干擾

——防震為 無需移動機械部件

——密封 密封的

——傳感器 通過高電平與測量點電氣隔離 優質塑料外殼 – 無接地連接

——零點 使用夾緊環 360° 調節

描述

電容， 介電液體傾角儀 NA2-05， NA2-10， NA3-30， NA4-45 和 NA4-70 包含新的傳感器電子設備。這些是 由高度穩定的激光調整信號調理器組成，具有 溫度漂移電子補償，高度穩定 電源電壓調節電路和低通濾波 消除不需要的噪聲的測量信號。

電容式 測量原理保證了非常穩定的線性 被測傾角與 歸一化輸出信號。

傳感器 電子設備需要最少的功率，并且與 電容式初級變壓器的特點是誤差低， 高信噪比和高長期穩定性。

與測量相反 使用加速度計的傾角，這種測量原理 使傾斜度之間的線性關系 測量和輸出信號，與常數無關 測量地點的重力，即與測量地點無關 測量正在進行，無論是在歐洲、澳大利亞、 珠穆朗瑪峰或月球。

應用

NA2、NA3 和 NA4 可以是 用于需要小型和輕型設備的測量， 可更換性，測量相對較大的傾斜度和 歸一化模擬電壓輸出信號。

測量 測量?jì)x器和檢查設備的傾斜度， 在水上、陸地和空中飛行器，自動化和安全領域 技術，起重機和起重設備，機器人，在 科學設備的制造，在醫學和 電信和導航系統是典型的 例子。

技術規格

電源電壓 1） 9V ...30V 直流

電流消耗 約2毫安

參考電壓輸出 3） 5.00 伏

外部調節電源電壓 2） 5 伏

基準電壓的溫度漂移 < 25 頁/千米

利用外部電源電壓消耗的電流 5V 約 1mA

基準電壓的最大電流 輸出 5毫安

最高工作溫度 +85°C

輸出電阻 約100歐姆

最低工作溫度 -40°C

保護 IP 65

最高儲存溫度 +90°C

重量（傳感器不包括安裝環和 電纜） 18，5 克

最低儲存溫度 -55°C

環境加濕 0...100% 凈含量

信號輸出端的信噪比 (0...10kHz） <150μVss

電信噪比 >85分貝

傾斜 45° 時的橫向靈敏度

測量值的<1%

電壓偏移（在Cero度傾斜時） 2，5 伏

建立時間（至實際值的98%） <0，3 秒

最大輸出 電壓范圍 0.05V ...4.95V

終端 3 （4）

根高柔性電纜， 直徑1毫米，長度18厘米

可選：屏蔽電纜直徑2.1毫米

1） 標準電源電壓

2） 可選外部穩壓電源 電壓

3） 僅參考電壓輸出 （+5，00 V） 可選連接（僅適用于電線端子）

每個傳感器都將提供 單獨的校準日期（偏移、靈敏度）和 校準記錄。

專門的 NA2-05 和 NA2-10 型規格

典型值 NA2-05 NA2-10

測量 范圍 ±5度 ±10度

分辨率 <0，001度 <0，002度

名義 敏感性 400mV/度 200mV/度

輸出 電壓范圍 2，5V±2V 在 ±5° 時 2，5V±2V 在 ±10° 時

線性 整個測量范圍內的偏差 <±0，02度 <±0，03度

敏感性 在 -25°C 的溫度范圍內發生偏移...85°C <2% <2%

溫度 零點漂移 ±0，002度/開爾文 ±0，002度/開爾文

專門的 NA3-30、NA4-45 和 NA4-70 型規格

典型值 NA3-30 NA4-45 NA4-70

測量 范圍 ±30度 ±45度 ±70度

分辨率 <0，005度 <0，01度 <0，01度

名義 敏感性 66,6.. 毫伏/度 44,4.. 毫伏/度 28,57 毫伏/度

輸出 電壓范圍 2，5V±2V 在 ±30° 時 2，5V±2V 在 ±45° 時 2，5V±2V 在 ±70° 時

線性 整個測量范圍內的偏差 < 0，06 度 < 0，14 度 < 0，28 度

敏感性 在 -25°C 的溫度范圍內發生偏移...85°C <2% <2% <2%

溫度 零點漂移 ±0，002度/開爾文 ±0，003度/開爾文 ±0，003度/開爾文
