瑞典MannTek旋轉接頭SJ系列帶單滾珠游道

孫粗 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

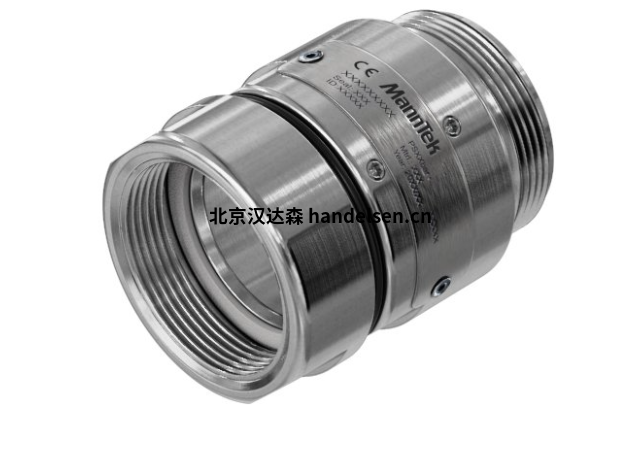

旋轉接頭SJ

標準型帶單滾珠座圈和重型帶雙滾珠座圈，避免兩個設備部件之間的扭矩應力（扭轉）。

描述 帶單滾珠游道

的標準型允許在軟管組件和連接的處理設備（如灌裝噴嘴）之間自由旋轉。

例如，標準負荷旋轉接頭用于灌裝設備，以避免軟管組件的扭轉，并在沒有連接集成旋轉接頭的情況下改善噴嘴的處理和耦合。

一個密封滾珠軸承和聚四氟乙烯軸承。導電。

設計用于允許操作設備（如灌裝噴嘴）的平穩旋轉（緩慢旋轉運動）。

未通過承受側向載荷或高彎矩的認證;對于高彎曲運動，請使用“重型”旋轉接頭。

可用尺寸 19/4“ （DN 100） 至 2” （DN 50）。帶有雙滾珠座圈

的特殊類型“重型”允許軟管組件和工廠/管道系統的固定點之間自由旋轉，例如油罐車或鐵路油罐車連接。

重型旋轉接頭專為軟管卷盤設計，用于裝載和卸載可能發生高彎曲力的產品 - 例如海上軟管卷盤船到岸、石油平臺裝載鉆機、公路和鐵路油罐車軟管。

兩個密封滾珠軸承。導電。

設計用于允許連接到管道固定點的軟管組件平穩旋轉（緩慢旋轉運動），例如鐵路油罐車或油罐車連接。

適合承受高彎矩。請勿直接在旋轉接頭上用于強大的側向載荷。

可用尺寸 10“ （DN 250） 至 <>” （DN <>）。

連接 BSP/NPT 螺紋，DIN/ANSI/TW/TTMA 法蘭 – 可根據要求提供其他。

雙方的任何組合都可能。

壓力 工作壓力：鋁 = PN 16，黃銅 = PN 16，不銹鋼，哈氏合金，鈦 = PN 25。

溫度 -20° C 至 +80° C;

可以滿足 -50° C 至 +200° C 的更大溫度范圍 - 具體取決于介質、聯軸器和密封材料。

材料 閥體：可選擇不銹鋼（1.4401 （AISI 316）、1.4404 （AISI 316L））、鋁或黃銅 – 可根據要求提供其他。

球：不銹鋼。

O形圈：氟橡膠（FPM / FKM） - 其他可應要求提供。

扁平密封（用于內螺紋平行螺紋連接）：PTFE（不銹鋼聯軸器），聚氨酯（鋁/黃銅聯軸器）——其他可根據要求提供。®

SJ旋轉接頭

我們的旋轉接頭是剛性的和可持續的。旋轉接頭用于工業中需要兩個設備部件之間的旋轉管或軟管連接的場合。

軟管旋轉接頭的使用避免了軟管管路的扭轉，并改善了噴嘴接頭等的處理和耦合。

尺寸從： 尺寸：¾” to 10”（單¾”-4”，雙 1”-10”）。

材料： 鋁，黃銅，不銹鋼。

海豹： FKM， NBR， EPDM， FFKM， PTFE.

工作壓力 16-25bar。

DN 20

DN 25

DN 32

DN 40

DN 50

DN 65

DN 80

DN 100

DN 125

?DN 150

DN 200

DN 250

DN 300
