maxon EC9flat功率0.5Watt無刷電機微型機器人裝配關節模組驅動器
?研發設計人員為實現多關節機器人的靈活動作，需要重點解決兩大問題：控制和結構。即為了提高生產的靈活性，要求機器人重量輕，尺寸集成，也同樣要求電機能以緊湊的體積實現高性能運動及控制精度。
maxon ECflat無刷直流伺服電機的功率密度高、能源效率高、能耗低，能長時間運行，是電池供電系統合適的選擇方案。
maxon無刷電機分類：
maxon_EC 9.2 flat
maxon_EC 14 flat
maxon_EC 20 flat IE
maxon_EC 20 flat
maxon_EC 32 flat
maxon_EC 45 flat
maxon_EC 45 flat, cable
maxon_EC 45 flat OR
maxon_EC 45 flat VEN
maxon_EC 45 flat, cable
maxon_EC 60 flat
maxon_EC 60 flat, cable
maxon_EC 60 flat OR

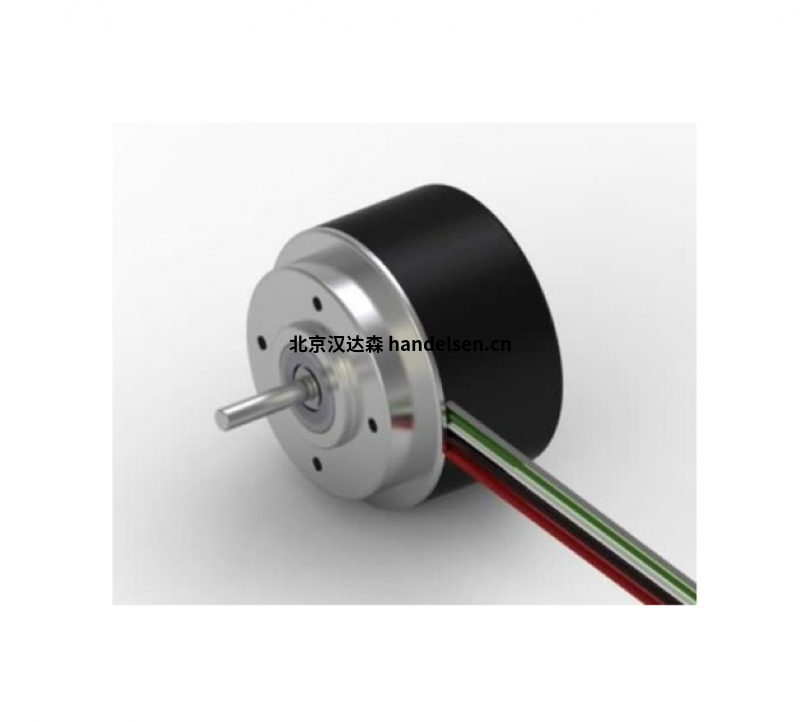

maxon EC9flat功率0.5Watt
額定電壓 6 V
空載轉速 15600 rpm
空載電流 31.1 mA
額定轉速 5450 rpm
額定轉矩（最大連續轉矩） 0.683 mNm
額定電流（最大連續負載電流） 0.222 A
堵轉轉矩 1.1 mNm
堵轉電流 0.332 A
最大效率 51 %
特征值
相間電阻 18.1 ?
相間電感 0.4 mH
轉矩常數 3.3 mNm/A
轉速常數 2890 rpm/V
轉速/轉矩斜率 15800 rpm/mNm
機械時間常數 39.3 ms
轉子慣量 0.237 gcm²
熱參數
外殼-環境熱阻 49.2 K/W
繞組-外殼熱阻 13.2 K/W
繞組熱時間常數 0.998 s
電機熱時間常數 73.8 s
環境溫度 -20...+85 °C
繞組最高允許溫度 +100 °C
機械參數
軸承類型 球軸承
最大允許轉速 25000 rpm
軸向間隙 0 mm，徑向負載為 < 0.5 N 時
0.1 mm，徑向負載為 > 0.5 N 時
最大軸向載荷（動態） 0.15 N
最大軸向壓配合力（靜態） 15 N
（靜態，支撐軸） 70 N
最大徑向載荷 0.4 N, 4 mm（距離法蘭）
其它參數
極對數 4
相數 3
重量
3 g
高分辨率編碼器的優勢
高編碼器脈沖數 N 會(huì )帶來高位置分辨率，還會(huì )改善控制動態。 可以快速地獲得有關實際位置值變化的反饋信息，并且控制電路可以快速地啟動糾正操作。 控制器也可以設置為具有高剛度，即具有高控制器放大率，從而降低不穩定振蕩??的風險
