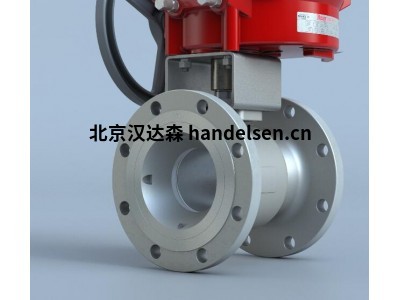

bray RF15/RF30系列凸面法蘭式球閥通用流控制應用零泄漏

技術規格

法蘭式球閥 - RF15/RF30系列

尺寸范圍

NPS 1至12 / DN 25至300

閥體材料

不銹鋼（CF8M）、碳鋼（WCB）、特種合金

溫度范圍

-50°F至650°F（-46°C至343°C）

閥桿材料

ASTM A479 Gr 316, 17-4PH，蒙乃爾合金???????

最大許用操作壓力

RF15：ASME 150級

RF30：ASME 300級

閥座材料

標配：TFM 1600

可選：Tek-Fil®*、PEEK、UHMWPE、RPTFE、金屬

密封等級

ASME VI級，零泄漏

球體材質

不銹鋼（CF8M）

閥體類型

一體式

設計標準

ASME B16.34、API 608、MSS SP72、NACE MR0175

測試標準

API 598、ASME B16.34、MSS SP 61

認證

API 607、ATEX、CRN、NSF 61/372、PED、PE(S)R、TR CU、SIL

法蘭鉆孔

ASME B16.5

端口

標準端口

結構長度

ASME B16.10

應用

加工、油罐區、燃料、石油和天然氣

特點和優勢

RF15/RF30系列凸面法蘭式球閥在全球廣泛用于可靠的通用流控制應用。這些多用途凸面法蘭式縮徑流道球閥提供多種可選閥內件和配件，在各行各業的廣泛應用條件下都能提供優越的性?xún)r(jià)比和可靠的運行。

RF15/RF30系列縮徑流道法蘭式球閥的設計旨在確保提供氣泡級密封和低工作扭矩。尺寸為½" - 2"的閥門采用具有一體式動態負載填料功能的Flow-Tek智能閥桿技術。尺寸為2 ½" - 12"的閥門則采用獨立的填料函蓋，無需拆卸安裝硬件或操作人員即可輕松調整。填料函蓋采用特型設計，可將負載均勻地分布在填料上。動態負載填料通過其Belleville墊圈實現自調整，可以針對環境變化和磨損做出補償，從而確保免維護運行和長久的壽命周期。尺寸為12"的閥門則采用耳軸式球體支架以減少工作扭矩。

所有的彈性閥座材料均確保雙向、氣泡級密封并在閥座外徑采用減壓槽，以便在氣體滯留于閥體內等情況下釋放從上游閥座傳導的壓力，同時進行正向預壓以確保低壓/真空密封性能。

非防火和API 607防火閥門：

RF15/RF30系列閥門可提供配備標準閥桿填料的非防火型或配備石墨閥桿填料的API 607防火型。

安全安裝

RF15/RF30系列閥門采用符合ISO 5211至2"閥門尺寸的整體鑄造執行機構安裝墊，易于實現自動化。

法蘭式球閥

RF15/RF30系列

尺寸范圍

NPS 1至12 / DN 25至300

溫度范圍

-50°F至650°F（-46°C至343°C）

最大許用操作壓力

RF15：ASME 150級

RF30：ASME 300級
