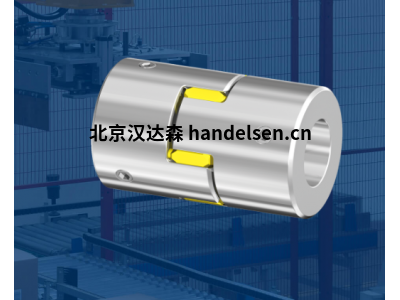

彈性顎式聯軸器GWE 5102
帶固定螺絲轂的微型聯軸器
GWE 5102是一種緊湊的微型聯軸器，是低扭矩和狹窄安裝空間的解決方案。半聯軸器通過螺紋銷而不是夾緊轂固定在軸上。軸公差應在裝配公差‘g6’至‘H7’范圍內。偏移120°的兩個螺紋銷在聯軸器輪轂和軸之間產生傳遞扭矩所需的接觸壓力。
產品特性
9種尺寸
內徑d:2-48毫米
外徑D:10-80毫米
全長L:15-114毫米
速度n最大:5900-47500升/分鐘
轉矩T:0.5-190N.m
特性
低質量全鋁輪轂
通過不同的彈性體十字軸硬度水平優化振動阻尼
標配黃色彈性體三腳架(92 SH A)
防刺穿和電絕緣
適合鉆孔的螺紋銷長度
根據DIN 6885-1，聯軸器輪轂可選帶鍵槽
優勢：
無反沖，通過預應力
可插入的
振動衰減
扭矩范圍為0.5-650牛米
徑向、軸向和角度偏差的補償
電絕緣
應用程序
編碼器
精密驅動
進料驅動
研磨和銑削主軸
工作母機
包裝機械
機器人學
轉運線
多軸頭
木材加工設備
紡織機械
運輸設備
直線運動
測量設備和控制技術
測試設備
