彈性顎式聯軸器GWE 5103.1

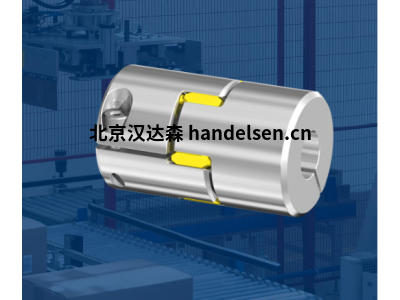

帶有加長夾緊轂和單縫的微型聯軸器
GWE 5103.1系列無側隙爪式聯軸器以其緊湊的設計而著稱。它包括兩個高同心度的單縫長聯軸器輪轂和一個彈性體十字軸，可以提供不同的肖氏硬度等級。軸公差應在配合公差‘g6’至‘H7’范圍內。
彈性體三腳架產生無間隙、防刺穿、減震和電絕緣的彈性爪形聯軸器。
產品特性
描述
帶擴展單縫夾緊轂的微型
3種尺寸
內徑d:2-11毫米
外徑D:10-20毫米
全長L:15-30毫米
速度n最大:19000-38000/分鐘
轉矩T:0.5-3N.m
特性
低質量全鋁輪轂
通過不同的彈性體十字軸硬度水平優化振動阻尼
標配黃色彈性體三腳架(92 SH A)
防刺穿和電絕緣
長聯軸器輪轂軸的最大覆蓋范圍
根據DIN 6885-1，聯軸器輪轂可選帶鍵槽
優勢
無反沖，通過預應力
可插入的
振動衰減
扭矩范圍為0.5-650牛米
徑向、軸向和角度偏差的補償
電絕緣
應用
編碼器
精密驅動
進料驅動
研磨和銑削主軸
工作母機
包裝機械
機器人學
轉運線
多軸頭
木材加工設備
紡織機械
運輸設備
直線運動
測量設備和控制技術
測試設備
