彈性體顎聯軸器TNM

振動阻尼，旋轉彈性，故障安全，錯位補償:環形輸送機的彈性體顎聯軸器®TNM系列–在靈活性、成本效益和性能方面樹立全球標準。普遍適用的聯軸器可補償所有方向的軸偏差，并可將工廠機械運行范圍內的臨界扭轉振動轉移到不會(huì )對傳動系統產生不利影響的區域。扭矩通過高質量丁腈橡膠制成的壓力加載彈性體傳遞，這些彈性體連接在一起，形成一個耐油且導電的減震和振動阻尼中間環。這些非常耐用的中間環，尤其是在多部分耦合設計的情況下，可以快速和容易地更換，并提供不同的材料硬度–這取決于客戶要求和特定應用的需要。軸向可插拔環形連接器®TNM系列的彈性體聯軸器可用于-30°C至+100°C的溫度范圍以及任何安裝位置和旋轉方向。

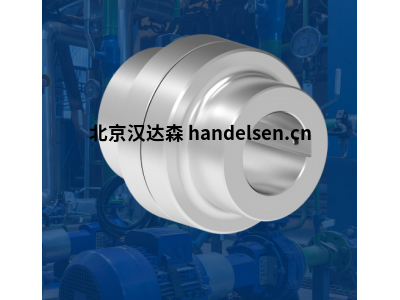

彈性體顎聯軸器TNM E

兩件式設計-標準輪轂

聯軸器環圈®TNM E是一個扭轉彈性和防穿刺爪耦合。它在規定的限度內平衡了角度、徑向和軸向的軸偏差。聯軸器通過合成橡膠(Pb)的可承受壓力的彈性緩沖器傳遞扭矩，這些緩沖器作為中間環連接在一起。彈性中間環可以緩沖沖擊和扭轉振動；它耐油且導電。該聯軸器可用于任何旋轉方向和安裝位置。



產品特性



兩件式設計-標準輪轂。不同硬度的彈性中間環:標準Pb72，硬Pb82。



描述

簡單型，帶兩個單件聯軸器輪轂

18種尺寸

最大值內徑

d1:19-230毫米；d2:19-230毫米

外徑:D1:50-575毫米

全長L:52-488毫米

速度n最大: 1,200-12,5001/分鐘

轉矩

TKN Pb72:13-27000N.m；

TKN Pb82:20-41，000N.m



一般特征

扭轉靈活，可補償軸的角度、徑向和軸向偏差

受壓加載的中間環

各種肖氏硬度的彈性體

適用于–30攝氏度至+100攝氏度的溫度

彈性環只能通過移動耦合機器的一部分來更換(兩部分設計)。

最大孔徑。230毫米

扭矩達到T（=knot）海里= 41，000N.m/Tkmax= 97，500N.m

速度高達n最大= 5000轉/分



介紹

環形輸送機的旋轉彈性聯軸器®TNM系列在所有方向都是靈活的，因此可以補償連接機器的角度、平行和軸向軸偏差。例如，不準確的裝配、熱運動或沉降現象會(huì )導致不對準。





避免扭轉振動

由于聯軸器的旋轉彈性，來自工廠機械操作范圍的危險扭轉振動可以轉移到不會(huì )產生負面影響的轉速范圍。彈性中間環具有高材料阻尼能力，這使得聯軸器在通過危險速度范圍時能夠將共振增強保持在一定范圍內，從而保護耦合的機器免受損壞。由于材料的阻尼特性，聯軸器還能減輕扭矩沖擊，并使受沖擊激發的振動系統迅速停止。防止了結構噪聲的傳導。

彈性體材料

合成橡膠用作TNM聯軸器彈性元件的材料。通常，它們是導電的，因此可以防止不希望的靜電荷。對于環錠翼的彈性元件®TNM聯軸器系列，有兩種不同的材料硬度作為標準。



Pb 72 -硬度為72肖氏a級的丁腈橡膠(NBR)

Pb 82 -硬度為82肖氏a級的丁腈橡膠(NBR)

單個彈性體材料的彈性由它們的肖氏硬度表示。從這些值可以間接得出關于聯軸器能夠傳遞的扭矩及其彈簧剛度的結論。更多詳情，請參見技術數據表。





環境條件

所采用的彈性體材料可在–30至+100°c的環境溫度范圍內可靠運行。如果涉及更高的環境溫度，請聯系RINGFEDER POWER TRANS MISSION。溫度對聯軸器尺寸選擇的影響在下述設計指令中有更詳細的解釋。僅允許在正常的工業空氣中操作聯軸器。侵蝕性介質會(huì )侵蝕聯軸器部件、螺栓和彈性元件，因此會(huì )對聯軸器的操作安全造成危險。該聯軸
