PI多軸壓軸系統P-611.3系列參數

PI多軸壓軸系統P-611.3系列參數

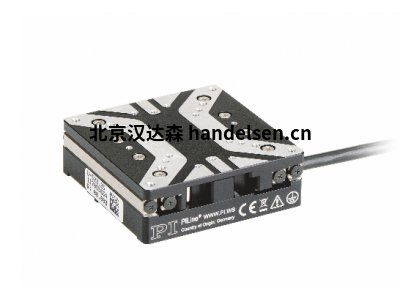

P-611.3 納米立方體® XYZ 皮佐系統

用于納米定位和纖維對齊的緊湊型多軸壓軸系統

P-611.3定位器產品說明

· 旅行范圍至 120 μm × 120 μm × 120 μm

· 超編譯：44 毫米× 44 毫米× 44 毫米

· 分辨率至 0.2 nm

· 快速響應行為

· 零播放、高精度柔性制導系統
PI多軸壓軸系統吳亞男

· 由于PICMA®壓電執行器的杰出壽命

· 用于快速掃描

· 帶集成光纖支架的版本

· 特別便宜的系統

PI多軸壓軸系統

	P-611.3S	P-611.3O	單位	浮動值
	P-611.3SF	P-611.3OF	單位	浮動值
活動軸	X、Y、Z	X、Y、Z
運動和定位
集成傳感器	SGS
旅行范圍在 -20 至 120 V，開環	120/軸	120/軸	μm	+20 % / -0 %
旅行范圍，閉環	100/軸	–	μm
分辨率，打開循環	0.2	0.2	納米	類型。
分辨率，閉環	1	–	納米	類型。
線性錯誤	0.1	–	%	類型。
重復性	•lt：10	–	納米	類型。
投在 X， Y	±5	±5	烏拉德	類型。
傾斜θX（以 Z 表示）	±10	±10	烏拉德	類型。
在X中打哈欠	±20	±20	烏拉德	類型。
Y中的偏航	±10	±10	烏拉德	類型。
傾斜θY（以 Z 表示）	±10	±10	烏拉德	類型。
機械特性
剛度	0.3	0.3	N/μm	±20%
共振頻率X/Y/Z，無負載	350 / 220 / 250	350 / 220 / 250	赫茲	±20%
X/Y/Z負載下的共振頻率，30克	270 / 185 / 230	270 / 185 / 230	赫茲	±20%
X/Y/Z負載下的共振頻率，100克	180 / 135 / 200	180 / 135 / 200	赫茲	±20%
運動方向的推拉力能力	10月15日	10月15日	N	max
負載容量	15	15	N	max
驅動器屬性
陶瓷類型	事先知情同意®P-885	事先知情同意®P-885
電容	1.5	1.5	μF	±20%
雜項
工作溫度范圍	-20 至 80	-20 至 80	°C
材料	鋁、鋼	鋁、鋼
尺寸	P-611.3S：	P-611.3O：

	44 毫米× 44 毫米× 43.2 毫米	44 毫米× 44 毫米× 43.2 毫米

	P-611.3SF：	P-611.3OF：

	48 毫米× 50 毫米× 44.2 毫米	44 毫米× 50 毫米× 44.2 毫米
質量	0.32	0.32	公斤	±5%
電纜長度	1.5	1.5	m	±10毫米
電壓連接	D-子 25 （m）	D-子 25 （m）
傳感器連接	D-子 25 （m）	–
推薦電子產品	E-503、E-505、E-663、E-664、E-727	E-503、E-505、E-663、E-664、E-727
