SPX換熱器VOTATOR? LD 系列簡介

刮板式；穩健高效的傳熱性能；

采用插裝式設計，維護快速簡便；

設計用于在惡劣條件下運行；

用于加熱或冷卻有或沒有顆粒的中高粘度產品；

空間要求低、占地面積??；

壓力可達20bar；



VOTATOR® LD 系列 - 刮板式換熱器

多重靈活配置，實現穩健高效的傳熱。



特征

基于多柔性平臺，Votator® LD刮面換熱器設計用于在惡劣條件下運行，其中其他換熱器技術可能會(huì )失效或無法在較長時間內維持運行效率。

Votator® LD 設計用于滿足 3-A 衛生要求，用于加熱或冷卻有或沒有顆粒的中高粘度產品，Votator® LD 刮板式換熱器有兩種基本配置：

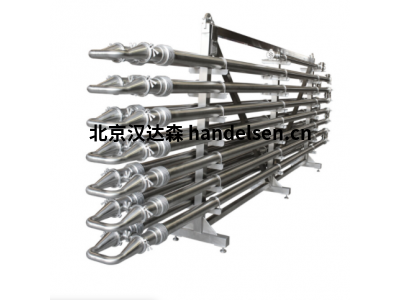

水平

剛性不銹鋼框架

可輕松擴展到多達 6 個氣缸



垂直

可旋轉氣缸，易于維護

空間要求低



應用領域

加熱

冷卻

結晶

巴 氏 殺菌

滅菌



購買Votator® LD刮面換熱器的十二大理由：

定制，多個選項

易于擴展

垂直和水平配置

CIP/SIP 時間短

易于維護

無菌生產選項

占地面積小

停機時間短

快速交付和安裝

使用廣泛使用的 SPX 流量標準件

由技術嫻熟且經驗豐富的工程師提供支持

現場 SPX FLOW 代表



根據您的特定需求進行定制

Votator LD刮板式換熱器可根據產品、生產量、衛生要求、空間限制和加熱/冷卻介質進行定制。



標準高柔韌性介質粘度裝置

20 巴 （290 psi） 產品壓力

產品接液部件 1，4404 / AISI316L

轉子直徑：99毫米（4英寸）

刮刀鏟刀 PEEK/聚四氟乙烯

電機 50Hz 400V 電機： 3 千瓦 （4 馬力） / 278 轉/分/103 牛米 （76 英尺*磅）

電機 60 赫茲 460 伏電機： 2，2千瓦 （3 馬力） / 213 轉/分/99 牛米 （73 英尺 *磅）



兩個單機械軸封：

滿足高衛生要求

更長的運行時間和更短的 CIP 時間 - 更高的產量

采用插裝式設計，維護快速簡便

具有來自 SPX FLOW 擱板的廣泛使用的 SIC/SIC 密封表面

三元乙丙橡膠墊片



自定義選項

雙相鋼產品接液部件 （1.4462 / SAF2205）

25 巴選項

酸性產品

磨蝕性產品



轉子直徑： 112 mm （4.4） 用于：

更好的傳熱

與加熱表面的接觸時間更短 - 較少暴露于產品的熱量

更短的保持/加熱時間 - 更少暴露于產品

更少的保溫量 - 更少的廢品



轉子直徑： 72 mm （2.84） 用于：

較大的顆粒

壓降更小 - 更小的泵



刮刀刀片材料：增強型PEEK，適用于高粘度產品

50 Hz / 400V 電機： 2.2 千瓦（3.0 馬力）/ 176 轉/分 / 119 牛米（88 英尺*磅），4 千瓦（5.4 馬力）/142 轉/270 牛米（199 英尺*磅）

60 赫茲/ 460 伏電機： 3 千瓦（4 馬力）/ 328 轉/分 / 87 牛米（64 英尺*磅），3.7 千瓦（5 馬力）/ 181 轉/分 / 195 牛米（144 英尺*磅）



可加熱轉子

避免冷卻結晶產品時產品積聚

以后可擴展



兩個可沖洗的雙機械密封

用于無菌設計（與無菌流體或蒸汽一起使用）

用于凝固或磨蝕性產品顆粒，即糖（用水沖洗）

單機械密封可輕松升級



夾式絕緣

便于安裝/拆卸

墊片材料：FPM



LB2 實驗室長和仿生器

攪拌機 /便攜式攪拌機

SPX FLOW Lightnin LB2 LabMaster 和 BioMixer 產品專為實驗室和工業應用而設計。它們具有集成的數字控制和反饋系統，使用戶能夠精確，輕松地控制混合過程。這與 Lightnin 葉輪配置技術相結合，可產生一致的結果，這對于驗證和放大生產至關重要。



特征

適用于簡單混合、固體懸浮、高粘度和氣液應用。



Lightnin LB2 LabMaster 專為開放式和封閉式儲罐應用而設計，配有各種夾緊系統，從而實現高靈活性。Lightnin LB2 BioMixer 設計用于連接到所有當前的 BioMixer 下部組件。



雙速變速器允許在整個速度范圍內保持恒定的扭矩。



• 速度和扭矩反饋和顯示

• 無刷直流電機 – 減少維護。

• 自動過載保護 - 延長使用壽命

• 雙速驅動系統

• 20 – 2500 rpm 的變速

• 最大扭矩 450 Ncm（40 英寸磅）

• 0.15KW （1/5HP）

• TENV Cast AL 外殼

• 貫穿不銹鋼 Ø10mm （Ø3/8"） 軸 - LabMaster

• 桿、通用夾緊和衛生安裝配置 – LabMaster

• 鉸鏈式卡盤護罩 - 易于拆卸以進行清潔 – LabMaster 開放式容器安裝座

• 用于現有 BioMixer 下部組件的容器和唐處理適配器• 全球可用性，具有 UL、CSA、CE、、RoHS 認證、WEEE 合規性和 IP42 防護等級

• 可調節的Ø10mm（Ø3/8"）軸，一端調低至Ø8mm（Ø5/16"） – 非改裝型號

• A310 86mm， （3.4"）， A100 79mm， （3.1"）， R100 51mm， （2.0"） 和 A320 127mm， （5.0"） 葉輪 – LabMaster

• 兩組彩色珠子 – LabMaster



應用

飲料加工

化學加工

乳品加工

脂肪和油

食品加工

工業

采礦和礦物

石油與天然氣

個人護理

藥

衛生/衛生

水和廢水處理
