maxon ECframeless 65M無刷直流電機高速運動機器人驅動器模組

maxon無刷電機分類：
maxon_EC 90 flat, cable

maxon_EC 90 flat OR

maxon_EC 90 flat OR, cable

maxon_EC 90 flat VEN

maxon_EC 90 flat VEN, cable

maxon_EC frameless 45 flat

maxon_EC frameless 60 flat

maxon_EC frameless 90 flat

maxon_ECX SPEED 4 M

maxon_ECX SPEED 4 L

maxon_ECX SPEED 6 M

maxon_ECX SPEED 6 M HP

maxon_ECX SPEED 8 M

maxon_ECX SPEED 8 M

maxon_ECX SPEED 8 M HP

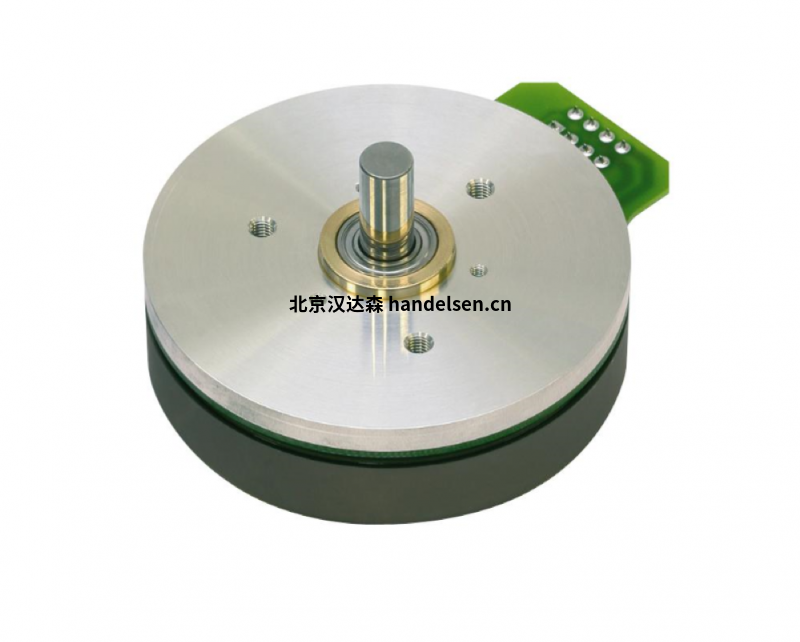

maxon EC frameless無刷直流電機65M

額定電壓值

額定電壓 48 V

空載轉速 2490 rpm

空載電流 139 mA

額定轉速 2080 rpm

額定轉矩（最大連續轉矩） 1190 mNm

額定電流（最大連續負載電流） 5.96 A

堵轉轉矩 7930 mNm

堵轉電流 103 A

最大效率 93 %

特征值

相間電阻 0.466 ?

相間電感 0.774 mH

轉矩常數 184 mNm/A

轉速常數 52 rpm/V

轉速/轉矩斜率 0.132 rpm/mNm

機械時間常數 0.38 ms

轉子慣量 275 gcm²

熱參數

外殼-環境熱阻 3.42 K/W

繞組-外殼熱阻 0.207 K/W

繞組熱時間常數 7.93 s

電機熱時間常數 1250 s

環境溫度 -40...+100 °C

繞組最高允許溫度 +155 °C

機械參數

最大允許轉速 5000 rpm

其它參數

極對數 10

相數 3

產品

重量 524 g

測速發電機簡介

測速發電機是輸出電動勢與轉速成比例的微特電機。

測速發電機的繞組和磁路經精確設計，其輸出電動勢E和轉速n成線性關系，即E=Kn，K是常數。改變旋轉方向時輸出電動勢的極性即相應改變。

在被測機構與測速發電機同軸聯接時，只要檢測出輸出電動勢，就能獲得被測機構的轉速，故又稱速度傳感器。

測速發電機廣泛用于各種速度或位置控制系統。在自動控制系統中作為檢測速度的元件，以調節電動機轉速或通過反饋來提高系統穩定性和精度；在解算裝置中可作為微分、積分元件，也可作為加速或延遲信號用或用來測量各種運動機械在擺動或轉動以及直線運動時的速度。測速發電機分為直流和交流兩種。
