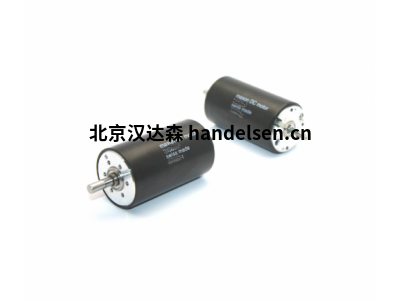

maxon RE35管道工程巡檢用機器人驅動電機機器人關節模組
maxon RE系列的DC電機，可使機器人臂反應迅速且動作流暢，該款電機可提供150-250W功率，將重量、質量和功率密度等特性集于一身，能夠提供合適的速度以及轉矩，并操作簡便，可精確地傳輸強作用力。RE系列的DC電機可與適當的行星齒輪箱、編碼器和EPOS定位控制器組合使用。
maxon直流電機分類：
maxon_RE 6
maxon_RE 8
maxon_RE 10
maxon_RE 13
maxon_RE 16
maxon_RE 25
maxon_RE 30
maxon_RE 40
maxon_RE 50
maxon_RE 65

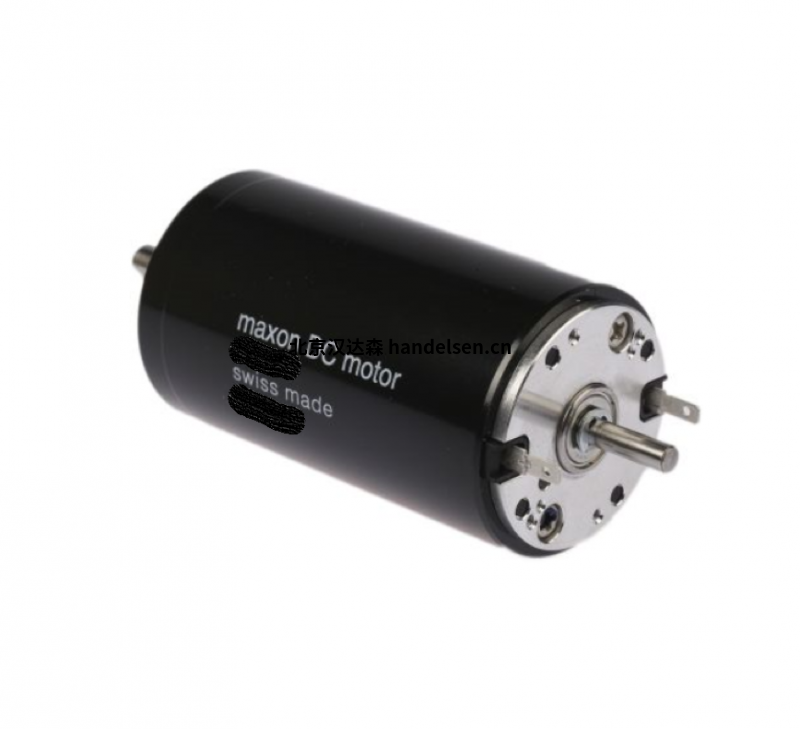

maxon RE35有刷直流電機石墨電刷功率90 Watt
額定電壓值
額定電壓 48 V
空載轉速 7310 rpm
空載電流 58.9 mA
額定轉速 6500 rpm
額定轉矩（最大連續轉矩） 104 mNm
額定電流（最大連續負載電流） 1.72 A
堵轉轉矩 983 mNm
堵轉電流 15.8 A
最大效率 88 %
特征值
相間電阻 3.04 ?
相間電感 0.87 mH
轉矩常數 62.2 mNm/A
轉速常數 154 rpm/V
轉速/轉矩斜率 7.5 rpm/mNm
機械時間常數 5.32 ms
轉子慣量 67.7 gcm²
熱參數
外殼-環境熱阻 6.2 K/W
繞組-外殼熱阻 2 K/W
繞組熱時間常數 28.2 s
電機熱時間常數 707 s
環境溫度 -30...+100 °C
繞組最高允許溫度 +155 °C
機械參數
軸承類型 Waelzlager
最大允許轉速 12000 rpm
軸向間隙 0.05 - 0.15 mm
徑向間隙 0.025 mm
最大軸向載荷（動態） 5.6 N
最大軸向壓配合力（靜態） 110 N
（靜態，支撐軸） 1200 N
最大徑向載荷 28 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 13
重量 340 g
編碼器的旋轉方向
CW即順時針旋轉（ClockWise）的方向，如下圖所示。 在這個旋轉方向中，通常增量型為A相比B相先進行相位輸出，絕對型為代碼增加方向與CW反方向 旋轉時為CCW（CounterClockWise），如下圖所示。 在這個旋轉方向中，通常增量型為B相比A相先進行相位輸出，絕對型為代碼減少方向。
