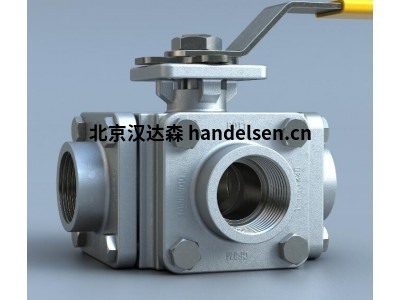

bray MPT/MPC系列多端口球閥閥體不銹鋼多向控制關斷功能

技術規格

多端口球閥 - MPT/MPC系列

尺寸范圍

¼ - 12"（8 - 300mm）

閥體材料

不銹鋼，碳鋼，合金

溫度范圍

-20°F至450°F（-31°C至232°C）

閥桿材料

可與其他多端口型號互換

最大許用操作壓力

ASME Class 150，

300（PN10至PN40）

1000psi CWP（69巴）

閥座材料

標配：TFM 1600

可選：Tek-Fil®*、UHMWPE、RPTFE、PTFE

密封等級

零泄漏

球體材質

可與其他多端口型號互換

閥體類型

3通和4通

設計標準

ASME B16.34

端部連接

螺紋式，卡箍連接，承插焊接，對頭焊接，ASME B16.5標準法蘭式連接

測試標準

ASME B16.34

認證

端口

全通徑

結構長度

制造商標準

逸散性排放

應用

將介質分流至不同位置，使介質繞過過濾器、計量表、換熱器

特點和優勢

MPT/MPC多端口球閥系列提供3通和4通流量控制。經濟高效的Multi-port系列球閥在一個閥門中整合了多向控制和關斷功能， 避免重復安裝閥門，無需額外的斷流閥。

測試

根據ASME B16.34進行了測試

29" Hg真空應用

閥桿采用防吹出設計，確保最高的安全性，符合ASME B16.34規范

閥門符合CE要求

特征

閥桿填料：Multiport系列1/4" - 4"閥門均采用動負載閥桿填料裝置，確?？煽康拈y桿填料。通過采用Belleville墊圈，閥桿填料可自動調整，以補償溫度變化和正常磨損。6"- 12"閥門使用獨立的填料函蓋，可在閥門使用過程中輕松調節。1/4"- 2"閥門還提供主閥桿填料和二級閥桿填料。主密封為止推墊圈和O型圈組件?？烧{閥桿填料在閥桿上部軸頸區域的閥桿與閥體之間形成二級密封。

四閥座設計：作為標準配置，Multiport系列閥門還配有一個額外的第四閥座。此閥座獨立密封，可防止腔體區域泄漏并保持球體正確對齊。增加的這一閥座將雙向控制和關閉功能整合在同一閥門中，在T形和L形端口球體中均設有OFF位置。Flow-Tek閥座設計可確保雙向氣泡級密封和低工作扭矩。

閥座選擇：提供一系列閥座材料，可滿足大多數應用的需求。TFM為閥座標配材料。其他選擇包括RPTFE、PTFE、UHMWPE和Tek-Fil®（碳/石墨填充TFM）。

Tek-Fil®閥座在高溫、高循環和蒸汽應用中提供更小扭矩。

互換性：相同尺寸閥門的不同型號之間的許多零件都可以互換，包括球體、閥桿、閥座以及閥桿和閥桿填料。

腔體填料：Multiport 230/240和150/300型號閥門提供自選腔體填料。腔體填料可降低因管路介質流體滯留在球體與閥體壁之間的空隙而導致介質污染的可能性。

安全安裝：整體鑄造的上法蘭可確保執行機構的正確安裝。在閥門處于滿負荷壓力條件下，可輕易而安全地拆卸執行機構裝置。安裝法蘭按照ISO 5211標準設計，可實現直接嵌入安裝。通過調換行程限位銷螺栓在安裝法蘭上的位置，標準閥門可實現所有流量模式。

球體/閥桿：球體與閥桿的連接設計可確保正確連接。1/4"- 2"閥門的閥桿采用銷釘固定，21/2" - 12"的閥桿與球體為一體式，采用耳軸支架。所有閥桿均提供防吹出保護。球體經過精密機加工和鏡面拋光，以保證氣泡級密封并減小操作扭矩。Flow-Tek球體邊緣采用機械加工，減少閥座磨損，進而延長使用壽命。

標準應用

管路介質的混合或共混

將介質分流至不同位置

使介質流繞過過濾器、計量表、換熱器等

直接流出或流入儲罐

關斷來自不同位置的介質

多端口球閥

MPT/MPC系列

尺寸范圍

¼ - 12"（8 - 300mm）

溫度范圍

-20°F至450°F（-31°C至232°C）

最大許用操作壓力

ASME Class 150，

300（PN10至PN40）

1000psi CWP（69巴）
