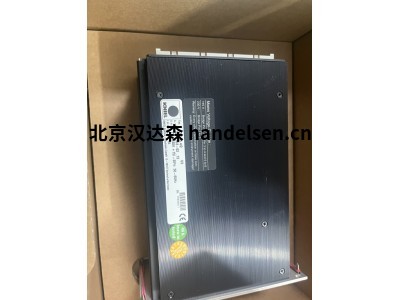

德國Kniel電源CA 5.8（174-000-02）19英寸系統機架安裝用于機箱的內置電源

郭秀 QQ：2853369891   手機：18518179676 電話：010-64714988-176 傳真：010-84786709-667 郵件：sales15@handelsen.cn

Kniel  CA 5.8（174-000-02）

Kniel  CAHV 220.0,27

Kniel  CXW 24.8,5

Kniel  CAA 24.5

Kniel   CA 3,3.8

Kniel  CAD 15.1,6

Kniel  CAA 15.8

Kniel  CA 12.5（174-001-02），

Kniel  CAA 24.5（175-003-02），

Kniel  CAHV 220.0,27

Kniel  CLD  15.3

Kniel  CLD   5.5

Kniel  CA 5.8

Kniel  CAA 48.2.5

Kniel  394-116-02

Kniel   VE1PUID 300.7

Kniel  VE1PUID 300.7/L

一、Kniel CA系列介紹

1.Kniel  19英寸系統機架安裝（19 英寸機柜的寬度=48.26 厘米 寬度 =19*25.4mm=482.6mm

1U=4.445cm 高度=44.45mm

1TE=1HP=5.08mm 電源的寬度）

2.Kniel 帶有PA控制引腳A(帶PA引腳的電源可以并聯連接。多達三個相同類型的電源可以并聯運行，以增加輸出功率。它們各自的PA引腳必須相互連接， 以便在發生故障時，集成在電源中的過壓保護電路也會(huì )關閉并聯電源。負載線正（+）和負（-）應盡可能以平衡的方式相互 連接。)

3.I/O Extern ON/OFF 引腳，（可通過施加外部電源控制 ） （電壓范圍：4VDC-20VDC）

二、Kniel CA系列不同點

1.單通道電壓輸出，功率120W                       2.CA電源寬度：8HP 8HP=40.3MM

3.CA不帶LS引腳(Load Share)10號，因此不具備并聯輸出均流功能（并聯輸出均流功能‌是指在使用多個電源模塊并聯輸出時，通過一定的技術手段使各模塊的輸出電流均勻分配，從而保證系統的穩定性和可靠性）

4.輸出電壓相同，輸出電流不同     5.輸入電壓輸入電壓115/230VAC（自動電源切換 由于自動電源切換，電源可用于115 Vac或230 Vac輸入電壓。 注：如果電源電壓從115 Vac變?yōu)?30 Vac，則會(huì )自動進行轉換。如果電源電壓從230 Vac降至115 Vac，出于安全原因，電源將保持 在230 Vac范圍內。為了重新激活115Vac范圍，必須先關閉電源。電源不得在規定的市電輸入電壓范圍之外運行。）

對于指定輸入電壓為115V的電源，可通過更改跳線將出廠設置230VAC更改為115VAC 反之依然，在此之前，必須斷開電源與市電的連接）

三、Kniel電源在半導體行業的應用場景和優勢

Kniel電源因其高精度、高穩定性和模塊化設計，成為半導體行業中廣泛應用的重要解決方案。以下是其應用場景和技術優勢的具體介紹：

四、Kniel參數

輸出電壓[Vdc]24

調節范圍(±)[V]2

輸出電流標稱[A]5

電流限制[A]6

特性曲線約。V-I

函數，調節類型諧振效率[%]≥86

負載變化的電壓偏差0...100%

（靜態）[mV]≤10

市電電壓變化Vin min-Vin max[mV]≤5

殘余紋波(100Hz)[mVpp]<4

工作頻率紋波(50-190kHz)[mVpp]<6

疊加開關尖峰[mVpp]<10 Δ Io=65...100%Inom[mV]≤90 Δ Io=65...100%Inom的調節時間[µs]≤250

啟動延遲[ms]≤80

過壓保護輸出出廠設置（tol.+0.5 V）[V]27

跳閘后的殘余電壓[V]0

感測引線操作[V]0.25
