maxon EC-max30直流無刷電機自動駕駛物流小車轉向驅動緊湊高效
maxonEC-max 22電機節能高效率且體積小的直流電機，驅動電機與一個行星齒輪箱組合，易于操控且高度靈活
maxon無刷電機分類：
maxon_EC 10
maxon_EC 22 HD
maxon_EC 32
maxon_EC 45
maxon_EC 40
maxon_EC 22 HD
maxon_EC 45
maxon_EC 60
maxon_EC-max 16
maxon_EC-max 22
maxon_EC-max 30
maxon_EC-max 40

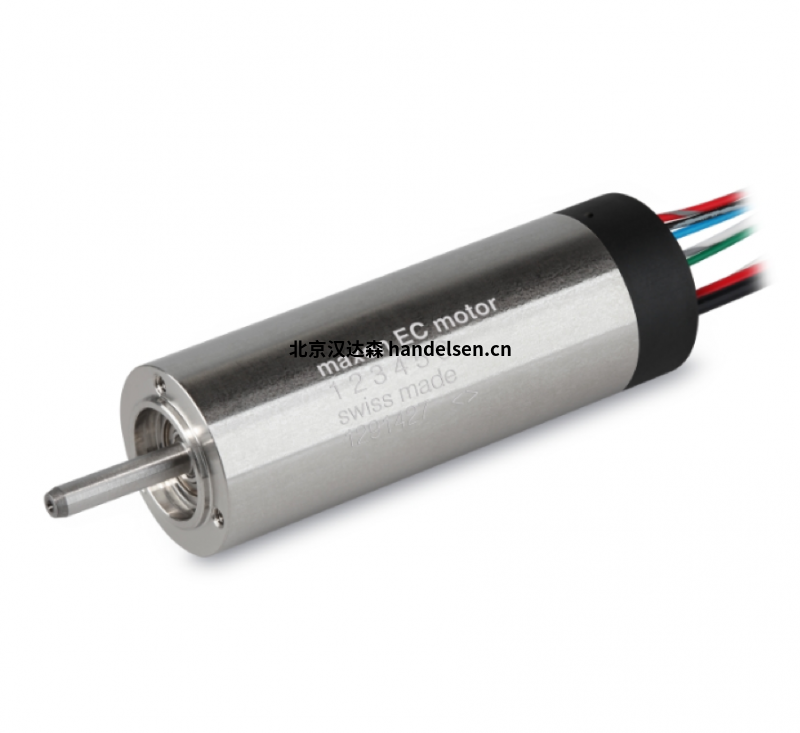

maxon EC-max30直流無刷電機功率60Watt帶霍爾傳感器
額定電壓值
額定電壓 48 V
空載轉速 9350 rpm
空載電流 95.4 mA
額定轉速 8130 rpm
額定轉矩（最大連續轉矩） 64.1 mNm
額定電流（最大連續負載電流） 1.4 A
堵轉轉矩 519 mNm
堵轉電流 10.7 A
最大效率 82 %
特征值
相間電阻 4.49 ?
相間電感 0.573 mH
轉矩常數 48.6 mNm/A
轉速常數 197 rpm/V
轉速/轉矩斜率 18.2 rpm/mNm
機械時間常數 4.17 ms
轉子慣量 21.9 gcm²
熱參數
外殼-環境熱阻 7.4 K/W
繞組-外殼熱阻 0.5 K/W
繞組熱時間常數 3.03 s
電機熱時間常數 1000 s
環境溫度 -40...+100 °C
繞組最高允許溫度 +155 °C
機械參數
軸承類型 球軸承
最大允許轉速 15000 rpm
軸向間隙 0 mm，徑向負載為 < 6 N 時
0.14 mm，徑向負載為 > 6 N 時
最大軸向載荷（動態） 5 N
最大軸向壓配合力（靜態） 98 N
（靜態，支撐軸） 1300 N
最大徑向載荷 25 N, 5 mm（距離法蘭）
其它參數
極對數 1
相數 3
重量
305 g
轉動慣量
一個剛體對于某轉軸的轉動慣量決定了對于這物體繞著這轉軸進行某種角加速度運動所需要施加的力矩。
轉動慣量也叫慣性矩，構件中各質點或質量單元的質量與其到給定軸線的距離平方乘積的總和。
轉動慣量大小，要看整個系統的要求，比如礦山機械中的顎式破碎機，要求系統慣量要大，那電機的轉動慣量大一點好；比如車載衛星接收站的隨動伺服系統，需要快速啟動、快速制動，對系統的轉動慣量要求小，那電機的轉動慣量就要小。
